Die Belotti FLA-Serie repräsentiert die beste Mischung aus hoher Bearbeitungsgeschwindigkeit und Steifigkeit des mobilen Brückensystems.

Die hervorragende Dynamik der Achsen und die anpassbaren Bedieneinheiten – Revolver oder automatischer Werkzeugwechsler – garantieren Produktionseffizienz für spezifische Anwendungen in vielen Industriebereichen (Automobil, Luft- und Raumfahrt, Modell- und Formenbearbeitung).

Beschreibung

Belotti FLA 5-Achsen-CNC-Bearbeitungszentren vereinen die Produktivität einer Hochgeschwindigkeits-Fräsmaschine und das Potenzial eines mobilen Brücken-Bearbeitungszentrums in einer einzigen Lösung.

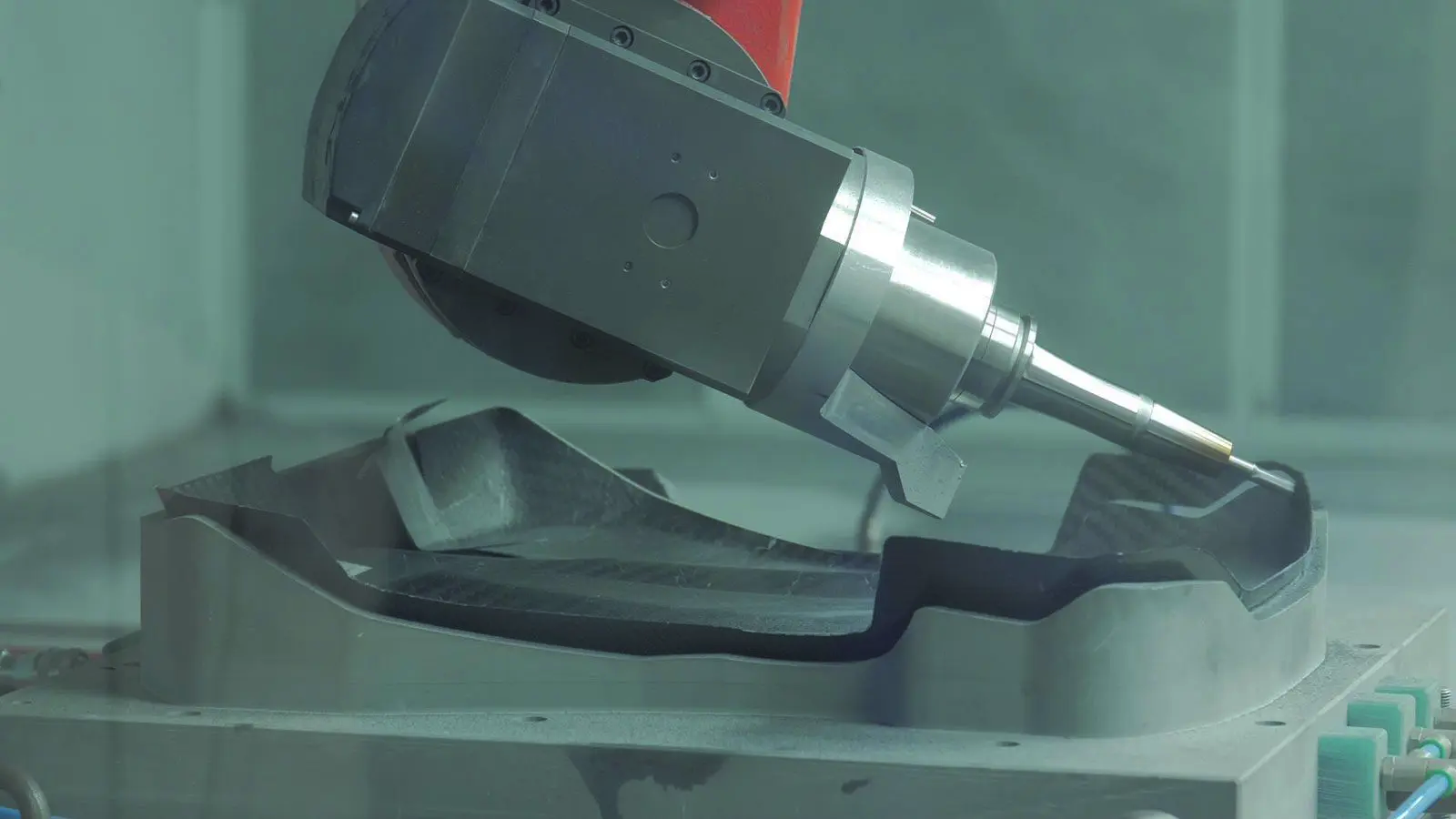

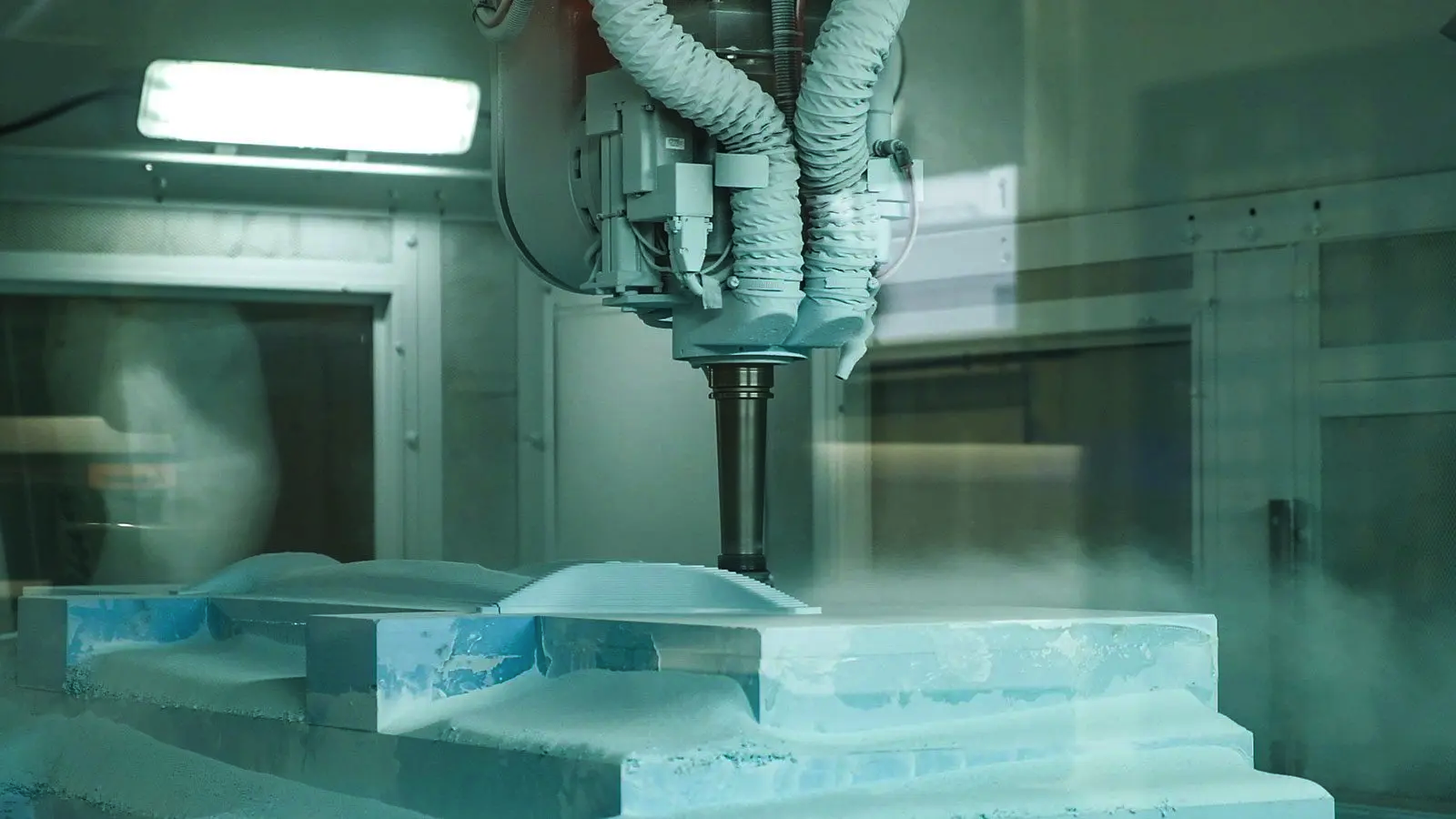

Die technischen Besonderheiten bieten die notwendigen Voraussetzungen für das Besäumen von Kunststoff- und Verbundwerkstoffen (Kohlefaser, Glasfaser und Kevlar) sowie für das Fräsen von Harz- und Leichtmetallprodukten.

Der modular aufgebaute Werkzeugwechsler ist mit Modellen von 8 bis 48 Plätzen umfassend anpassbar.

Für eine höhere Produktivität können die FLA-Bearbeitungszentren mit automatischen Be- und Entladesystemen (Rundtische und „Twin Shuttle“-Parallellader) für eine schnelle Bestückung der Fräsmaschine konfiguriert werden. Das Modell mit Drehtisch ermöglicht es, die Rüstzeiten der Ausrüstung nahezu auf Null zu reduzieren, wodurch die Be- und Entladevorgänge der Werkstücke vereinfacht und beschleunigt werden.

Technische Eigenschaften

Achse	X	Y	Z	C	A
Stroke	3/4/5,5/6,5/9/12 m	1,8/2,6/3,2/5,6 m	0,9/1,3/2 m	+/- 270°	+/-120°
Geschwindigkeit	80 m/min		60m/min	44 rpm	40 rpm
Spindel	Von 6,5 kW bis zu 22 kW at 24.000 rpm max.
CNC	Siemens, Heidenhain, Fanuc
Werkzeugwechsler	Von 8 bis 30 Positionen
Lineare Genauigkeit	≤ 0,03mm/m für Linearaxen
Rotationsgenauigkeit	+/- 20 Winkel sec für Rotationsaxen
Messystem	Heidenhain Glasmasstab, 5 mikrometer Auflösung
