Konventionelle Universalfräsmaschine

ABENE VHF 330 konventionell

Robuste Universalfräsmaschine für direktes, flexibles Arbeiten in Werkstatt, Ausbildung, Reparaturfertigung, Werkzeugbau und Einzelteilproduktion.

Angebot anfragen Technische Daten
ABENE VHF 330 konventionelle Universalfräsmaschine
VHF 330 Direkt bedienen · flexibel bearbeiten
600 mm Verfahrweg X
500 mm Verfahrweg Y
450 mm Verfahrweg Z
SK 40 Spindelaufnahme
7,5 kW Spindelmotor
ABENE VHF 330 konventionelle Fräsmaschine
Maschinenprofil

Klassische Bedienung. Universelle Bearbeitung.

Die ABENE VHF 330 konventionell richtet sich an Anwender, die den Bearbeitungsprozess unmittelbar mit Handrädern und direkter Maschinenkontrolle steuern möchten.

Das charakteristische ABENE-Schrägbettkonzept ermöglicht vertikale und horizontale Fräsbearbeitungen innerhalb einer kompakten und robusten Universalmaschine.

Direkte Bedienung über mechanische Handräder
Vertikale und horizontale Bearbeitung
Fräsen, Bohren und Gewindeschneiden
Stufenlos regelbare Achsvorschübe
Robuste Bauweise für den täglichen Werkstatteinsatz
Das ABENE-Schrägbettkonzept

Zwei Bearbeitungsrichtungen in einer Maschine.

Der seitlich angeordnete Spindelkopf ermöglicht einen praxisgerechten Wechsel zwischen vertikaler und horizontaler Bearbeitung.

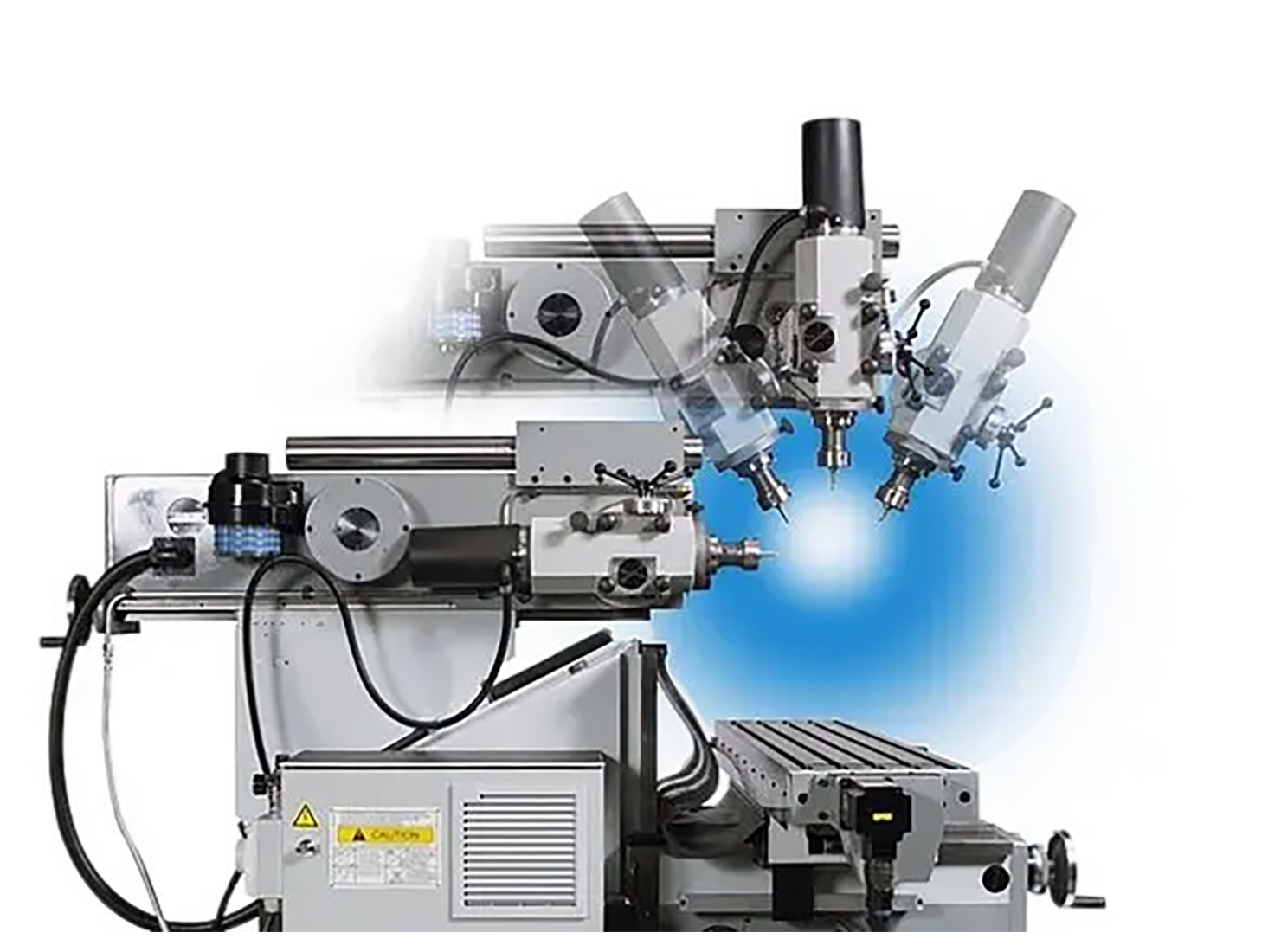

ABENE Schrägbett für vertikale und horizontale Bearbeitung
01

Vertikale Bearbeitung

Gute Zugänglichkeit für klassische Fräs-, Bohr- und Gewindearbeiten.

02

Horizontale Bearbeitung

Flexible Bearbeitung seitlicher Flächen und unterschiedlicher Werkstückseiten.

03

Kurze Umrüstzeiten

Unterschiedliche Bearbeitungsschritte lassen sich ohne unnötigen Maschinenwechsel kombinieren.

04

Universeller Einsatz

Ideal für wechselnde Werkstücke, Reparaturen, Einzelteile und Ausbildung.

Konstruktion und Bedienung

Für den flexiblen Werkstattalltag ausgelegt.

01 · MASCHINENBASIS

Robuste Konstruktion

Stabile Maschinenstruktur für präzise Bearbeitungen bei häufig wechselnden Werkstücken.

02 · SPINDEL

SK-40-Werkzeugaufnahme

Universelle Werkzeugaufnahme für ein breites Spektrum typischer Fräs- und Bohrwerkzeuge.

03 · ANTRIEB

7,5-kW-Spindelmotor

Leistungsfähiger Spindelantrieb für Werkstatt, Instandhaltung und flexible Fertigungsaufgaben.

04 · BEDIENUNG

Direkte Prozesskontrolle

Mechanische Handräder ermöglichen unmittelbares Arbeiten und schnelle Reaktion auf den Bearbeitungsprozess.

Technische Daten

ABENE VHF 330 konventionell

Kompakte Abmessungen, großzügige Verfahrwege und eine universelle SK-40-Spindel für unterschiedliche Werkstattaufgaben.

800 × 400 mm Arbeitstisch
400 kg Maximale Tischbelastung
55–4.000 Spindeldrehzahl U/min
2.350 kg Maschinengewicht
Merkmal ABENE VHF 330 konventionell
Tischgröße 800 × 400 mm
Maximale Tischbelastung 400 kg
Verfahrweg X-Achse 600 mm
Verfahrweg Y-Achse 500 mm
Verfahrweg Z-Achse 450 mm
Spindelkonus SK 40
Spindeldrehzahl 55–4.000 U/min
Spindelmotor 7,5 kW
Längsvorschub X-Achse 10–3.000 mm/min
Quervorschub Y-Achse 10–3.000 mm/min
Vertikalvorschub Z-Achse 10–1.500 mm/min
Maschinenabmessungen 1.810 × 1.750 × 2.150 mm
Maschinengewicht 2.350 kg

Technische Angaben gemäß der vorhandenen ABENE-Produktübersicht. Änderungen, Ausstattungsabweichungen und Irrtümer vorbehalten. Verbindliche Daten werden im konkreten Angebot bestätigt.

Ausstattung und Optionen

Praxisgerecht ausgestattet. Individuell erweiterbar.

Maschinenkonzept und Grundausstattung

  • ABENE-Schrägbettkonstruktion
  • Vertikale und horizontale Bearbeitung
  • Robuster Maschinenkörper
  • SK-40-Spindelaufnahme
  • AC-Spindelmotor mit 7,5 kW
  • Stufenlos regelbare Achsvorschübe
  • Mechanische Handräder
  • Automatische Zentralschmierung

Optionale Erweiterungen

  • Bohrpinole mit 75 mm Hub
  • Elektronisches Handrad
  • Stufenlose Spindeldrehzahlregelung
  • Drehzahlerhöhung bis 5.000 U/min
  • Vollumhausung mit Schiebetüren
  • Digitale Winkelanzeige für den Fräskopf
  • NC-Teilapparat als vierte Achse
  • Projektbezogene Spann- und Werkzeugausstattung
Typische Einsatzbereiche

Flexibel bei kleinen Losgrößen und wechselnden Aufgaben.

01

Reparatur und Instandhaltung

Schnelle Fertigung und Nachbearbeitung unterschiedlicher Ersatz- und Reparaturteile.

02

Werkzeug- und Vorrichtungsbau

Universelle Bearbeitung von Spannmitteln, Aufnahmen, Vorrichtungen und Werkzeugkomponenten.

03

Ausbildung

Anschauliches Arbeiten mit direkter Maschinenbedienung und klar nachvollziehbaren Bearbeitungsabläufen.

04

Prototypen und Einzelteile

Flexible Umsetzung nicht wiederkehrender Werkstücke und individueller Bauteilgeometrien.

05

Kleinserien

Wirtschaftliche Fertigung kleiner Stückzahlen mit kurzen Umrüstzeiten.

06

Allgemeiner Maschinenbau

Bearbeitung universeller Komponenten für Maschinen, Anlagen und technische Betriebsmittel.

Nolte Sales & Nolte Engineering

Beratung, Lieferung und Service in Deutschland.

Wir stimmen die ABENE VHF 330 auf Ihre Werkstücke, Anwendungen und gewünschte Ausstattung ab und begleiten das Projekt bis zur Inbetriebnahme.

Projekt besprechen Zur ABENE-Übersicht
Maschinenauswahl

Prüfung von Werkstückmaßen, Fertigungsaufgabe und erforderlichen Verfahrwegen.

Ausstattungsplanung

Auswahl von Werkzeugaufnahme, Teilapparat, Spanntechnik und weiteren Optionen.

Lieferung und Aufstellung

Unterstützung bei Transport, Aufstellung und Inbetriebnahme der Maschine.

Technischer Service

Unterstützung bei Wartung, Reparatur, Ersatzteilen und technischen Fragen.

ABENE VHF 330 konventionell

Passt die VHF 330 zu Ihren Werkstücken?

Senden Sie uns Werkstückabmessungen, Material, Bearbeitungsschritte und gewünschte Ausstattung. Wir erstellen eine passende Maschinenkonfiguration.
