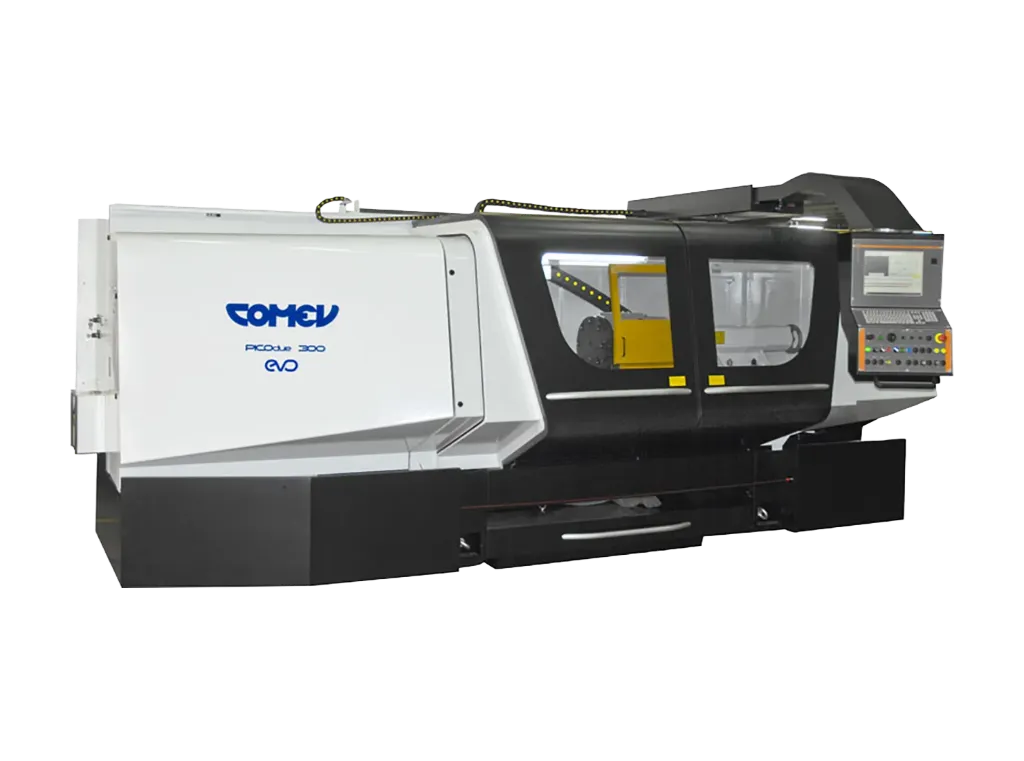

Die COMEV PICOdue EVO ist eine leistungsstarke CNC-Zyklendrehmaschine für die präzise und wirtschaftliche Bearbeitung von Einzelteilen, Prototypen sowie kleinen und mittleren Serien. Die robuste Maschinenkonstruktion, leistungsfähige Hauptspindel und die besonders einfach zu bedienende COMEV-Konversationssteuerung machen sie zu einer vielseitigen Lösung für anspruchsvolle Drehbearbeitungen.
Die exklusive, gemeinsam von COMEV und Delectron entwickelte Steuerung ermöglicht eine schnelle und intuitive Programmerstellung direkt an der Maschine. Der Bediener arbeitet dabei mit einer bedienerfreundlichen, an der konventionellen Drehmaschine orientierten Bedienphilosophie. Diagnosefunktionen, USB- und Netzwerkanschlüsse sowie die integrierte Fernunterstützung reduzieren Stillstandszeiten und erleichtern Service und Programmierunterstützung.
Die X- und Z-Achsen sind mit geschliffenen, spielfrei vorgespannten Kugelgewindetrieben der Genauigkeitsklasse ISO 5 ausgestattet. Direkt mit den Kugelgewindetrieben gekoppelte, drehmomentstarke Achsmotoren gewährleisten eine hohe Dynamik, Steifigkeit und Positioniergenauigkeit. Eine automatische Hochdruck-Zentralschmierung versorgt Führungen und Kugelgewindetriebe gleichmäßig mit Schmierstoff.
Das natürlich spannungsarm gelagerte Maschinenbett besitzt gehärtete und in einer Aufspannung präzisionsgeschliffene Führungsbahnen. Die Schlittenführungen sind mit verschleißarmem Gleitmaterial ausgestattet, geschliffen und von Hand eingeschabt. Dadurch bietet die Maschine auch bei anspruchsvollen Bearbeitungen eine hohe Stabilität und gleichbleibende Genauigkeit.
Die vollständig geschlossene Maschinenverkleidung hält Späne und Kühlschmierstoff zuverlässig im Arbeitsraum. Zertifizierte Sicherheitsscheiben gewährleisten gleichzeitig eine gute Sicht auf den Bearbeitungsbereich. Das integrierte Dual Channel Safety System mit Speed Manager und Sicherheits-SPS sorgt für ein hohes Sicherheitsniveau.
Mit Spindelbohrungen von 110 oder 130 mm und Spitzenweiten von bis zu 5.000 mm eignet sich die PICOdue EVO besonders für lange, groß dimensionierte und anspruchsvolle Werkstücke. COMEV bezeichnet sie als eines der vielseitigsten und am häufigsten nachgefragten Modelle des eigenen CNC-Drehmaschinenprogramms.
Serienausstattung
- Exklusive COMEV-Konversations-CNC
- Bedienoberfläche für manuelle und automatische Bearbeitung
- Hochauflösende elektronische Handräder
- X- und Z-Achse mit geschliffenen Kugelgewindetrieben ISO 5
- Spielfrei vorgespannte Kugelgewindetriebe
- Direkt gekoppelte Achsmotoren
- Automatische Hochdruck-Zentralschmierung
- Mehrpunkt-Schmierstoffverteilung mit Dosierventilen
- Komplett geschlossene Maschinenverkleidung
- Zertifizierte Sicherheitsscheiben
- Dual Channel Safety System
- Speed Manager
- Sicherheits-SPS
- Netzwerkanschluss
- USB-Anschlüsse
- Diagnoseprogramme
- Fernwartung und Teleservice
- Kühlmittelbehälter
- Kühlmittelpumpe
- Feste Lünette
- Mitlaufende Lünette
- Feste Spitzen
- Reduzierhülse für die Spindelbohrung
- Spindelschutz aus Stahl
- Schlittenschutz
- Vollständige technische Dokumentation
- Service- und Bedienwerkzeug
Optionale Ausstattung
- Mechanischer Werkzeughalter
- Elektrischer Vierfach-Werkzeugrevolver
- Elektrischer Achtfach-Werkzeugrevolver
- Angetriebene Werkzeuge
- C-Achse
- Späneförderer
- Bohrstangenhalter
- Hydraulischer Reitstock
- Hydraulische Lünetten
- Stangenschieber
- Automatische Be- und Entladesysteme
- Werkstückmesstaster
- Werkzeugvoreinstellgerät
- Mechanisches Spannfutter
- Pneumatisches Spannfutter
- Hydraulisches Spannfutter
- Planscheibe mit vier unabhängig verstellbaren Backen
- Kundenspezifische Spann- und Automatisierungslösungen
| Technische Daten | Einheit | PICOdue EVO 260 | PICOdue EVO 300 | PICOdue EVO 350 | PICOdue EVO 400 |
|---|---|---|---|---|---|
| Arbeitsbereich | |||||
| Spitzenhöhe über Bett | mm | 260 | 300 | 350 | 400 |
| Spitzenweite | mm | 1.000 / 1.500 / 2.000 / 3.000 / 4.000 / 5.000 | 1.000 / 1.500 / 2.000 / 3.000 / 4.000 / 5.000 | 1.000 / 1.500 / 2.000 / 3.000 / 4.000 / 5.000 | 1.000 / 1.500 / 2.000 / 3.000 / 4.000 / 5.000 |
| Umlaufdurchmesser über Bett | mm | 520 | 600 | 700 | 800 |
| Umlaufdurchmesser über Querschlitten | mm | 285 | 360 | 460 | 560 |
| Maschinenbett | |||||
| Bettbreite | mm | 400 | 400 | 400 | 400 |
| Spindelstock | |||||
| Spindelbohrung | mm | 110, optional 130 | 110, optional 130 | 110, optional 130 | 110, optional 130 |
| Spindelnase | Camlock | 8", optional 11" bei Ø 130 mm | 8", optional 11" bei Ø 130 mm | 8", optional 11" bei Ø 130 mm | 8", optional 11" bei Ø 130 mm |
| Spindeldrehzahlen | |||||
| Stufenloser Spindeldrehzahlbereich | min⁻¹ | 0–2.000 (0–1.500 bei Ø 130 mm) | 0–2.000 (0–1.500 bei Ø 130 mm) | 0–2.000 (0–1.500 bei Ø 130 mm) | 0–2.000 (0–1.500 bei Ø 130 mm) |
| Hauptspindelantrieb | |||||
| Spindelmotorleistung | kW | 16,8 / 12,5 | 24 / 18 | 24 / 18 | 24 / 18 |
| Achsantriebe | |||||
| Eilgang X- und Z-Achse | m/min | 10 | 10 | 10 | 10 |
| Dauervorschubkraft Z-Achse | kg | 1.200 | 1.200 | 1.200 | 1.200 |
| Dauervorschubkraft X-Achse | kg | 400 | 400 | 400 | 400 |
| Reitstock | |||||
| Pinolendurchmesser | mm | 100 | 100 | 100 | 100 |
| Pinolenlänge | mm | 490 | 490 | 490 | 490 |
| Maximaler Pinolenhub | mm | 300 | 300 | 300 | 300 |
| Pinolenkegel | Morse | MK 5 | MK 5 | MK 5 | MK 5 |
| Maschinengewicht | |||||
| Spitzenweite 1.000 mm | kg | 5.200 | 5.300 | 5.400 | 5.500 |
| Spitzenweite 1.500 mm | kg | 5.400 | 5.500 | 5.600 | 5.700 |
| Spitzenweite 2.000 mm | kg | 5.800 | 5.900 | 6.000 | 6.100 |
| Spitzenweite 3.000 mm | kg | 6.600 | 6.700 | 7.000 | 7.200 |
| Spitzenweite 4.000 mm | kg | 7.400 | 7.500 | 8.000 | 8.200 |
| Spitzenweite 5.000 mm | kg | 8.000 | 8.300 | 8.600 | 9.000 |
| Geräuschpegel | |||||
| Geräuschpegel gemäß UNI 7712 | dB(A) | 68 | 68 | 68 | 68 |
| Arbeitsraum | |||||
| Maß A | mm | 260 | 300 | 350 | 400 |
| Maß B | mm | 302 | 336 | 336 | 336 |
| Maß L | mm | 441 | 441 | 441 | 461 |
| Maß Z | mm | 191 | 208 | 208 | 208 |
| Maß D | mm | 290 | 360 | 460 | 560 |
| Maß d | mm | 520 | 600 | 700 | 800 |
| Maschinenabmessungen | |||||
| Beispielabmessungen gemäß Hersteller-Maßzeichnung | |||||
| PICOdue EVO 260 – Spitzenweite 1.000 mm | mm | A 4.510 × B 2.226 × C 2.500 × D 2.190 | |||
| PICOdue EVO 300 – Spitzenweite 1.500 mm | mm | A 5.010 × B 2.226 × C 2.500 × D 2.190 | |||
| PICOdue EVO 350 – Spitzenweite 2.000 mm | mm | A 5.510 × B 2.226 × C 2.500 × D 2.190 | |||
| PICOdue EVO 400 – Spitzenweite 3.000 mm | mm | A 6.510 × B 2.226 × C 2.500 × D 2.190 | |||
| PICOdue EVO 400 – Spitzenweite 4.000 mm | mm | A 7.510 × B 2.226 × C 2.500 × D 2.190 | |||
| PICOdue EVO 400 – Spitzenweite 5.000 mm | mm | A 8.510 × B 2.226 × C 2.500 × D 2.190 | |||
| Nutzbare Bearbeitungslänge | |||||
| Spitzenweite 1.000 mm | mm | ca. 700 | |||
| Spitzenweite 1.500 mm | mm | ca. 1.200 | |||
| Spitzenweite 2.000 mm | mm | ca. 1.700 | |||
| Spitzenweite 3.000 mm | mm | ca. 2.700 | |||
| Spitzenweite 4.000 mm | mm | ca. 3.700 | |||
| Spitzenweite 5.000 mm | mm | ca. 4.700 | |||
Die COMEV PICOdue EVO ist in den Ausführungen 260, 300, 350 und 400 erhältlich. Die angegebenen Maschinengewichte und Abmessungen sind von der gewählten Spitzenweite und Maschinenausführung abhängig. Technische Angaben ohne Gewähr. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
