Klassische Drehtechnik mit moderner elektronischer Unterstützung

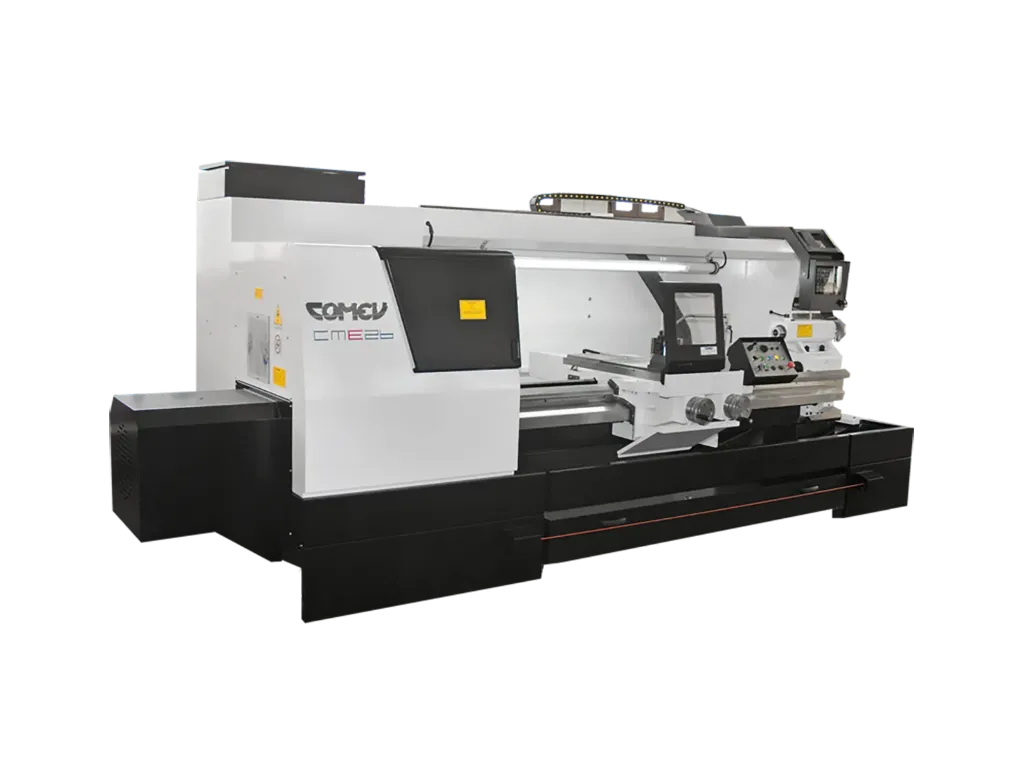

Die COMEV CME ist die konsequente Weiterentwicklung der konventionellen Parallel-Drehmaschine. Sie kombiniert die direkte und intuitive Bedienung einer klassischen Drehmaschine mit elektronisch gesteuerten Achsbewegungen und einer modernen Bedienoberfläche.
Die mechanische Basis ist von der bewährten COMEV Picodue CNC abgeleitet. Dadurch verfügt die CME über eine robuste, steife und präzise Maschinenkonstruktion, die insbesondere für mittelgroße und mittelschwere Bearbeitungsaufgaben ausgelegt ist. COMEV hebt dabei Wiederholgenauigkeit, Präzision, einfache Bedienung, reduzierte körperliche Belastung des Bedieners und eine höhere Produktivität hervor.
Die Baureihe umfasst fünf Ausführungen mit Spitzenhöhen von 260 bis 400 mm. Die Bettbreite beträgt bei allen Modellen 400 mm. Je nach Ausführung stehen Spindelbohrungen von 110, 130 oder 160 mm und Spitzenweiten von 1.000 bis 5.000 mm zur Verfügung.
Die elektronisch geregelten Achsen ermöglichen reproduzierbare Bewegungen und erleichtern wiederkehrende Bearbeitungsabläufe. Gleichzeitig bleibt die Maschine übersichtlich und werkstattgerecht bedienbar. Damit eignet sich die CME besonders für Unternehmen, die mehr Produktivität und Wiederholgenauigkeit als bei einer rein mechanischen Drehmaschine benötigen, jedoch keine klassische CNC-Programmierung einsetzen möchten.
Serienausstattung
- elektronische Bedienoberfläche mit Touchscreen
- digitale Anzeige der Achspositionen
- stufenlos regelbare Hauptspindel
- programmierbare beziehungsweise elektronisch einstellbare Vorschubbewegungen
- automatische und reproduzierbare Achsbewegungen
- Hauptspindelantrieb mit hoher Dauerleistung
- geschützter Arbeitsbereich
- Spindel- und Futterschutz
- Spritzschutzwand
- Kühlmitteleinrichtung
- elektrische Kühlmittelpumpe
- Reitstock
- Maschinenbeleuchtung
- zentrale Bedien- und Not-Halt-Elemente
- vollständige technische Dokumentation
- Bedien- und Wartungswerkzeuge
| Technische Daten | Einheit | CME 26 | CME 30 | CME 35 | CME 375 | CME 40 |
|---|---|---|---|---|---|---|
| Arbeitsbereich | ||||||
| Spitzenhöhe über Bett | mm | 260 | 300 | 350 | 375 | 400 |
| Spitzenweite | mm | 1.000 / 1.500 / 2.000 / 3.000 / 4.000 / 5.000 | ||||
| Umlaufdurchmesser über Bett | mm | 520 | 600 | 700 | 750 | 800 |
| Umlaufdurchmesser über Querschlitten | mm | 285 | 360 | 460 | 510 | 560 |
| Maschinenbett | ||||||
| Bettbreite | mm | 400 | ||||
| Konstruktionsbasis | – | Hochpräzise Mechanik, abgeleitet von der COMEV Picodue CNC | ||||
| Spindelstock | ||||||
| Spindelbohrung | mm | 110 / 130 | 110 / 130 | 110 / 130 | 160 | 110 / 130 |
| Spindelnase | – | CL 8" / CL 11" | CL 8" / CL 11" | CL 8" / CL 11" | ASA 11" | CL 8" / CL 11" |
| Spindeldrehzahlen | ||||||
| Drehzahlregelung | – | Stufenlos | ||||
| Oberer Drehzahlbereich | min⁻¹ | 0–2.000 | ||||
| Alternativer Drehzahlbereich | min⁻¹ | 1–1.500, abhängig von der Spindelausführung | ||||
| Hauptspindelantrieb | ||||||
| Spindelleistung maximal / dauerhaft | kW | 24 / 18 | 24 / 18 | 24 / 18 | 24 / 18 | 24 / 18 |
| Achsantriebe | ||||||
| Eilgang X und Z | m/min | 3 | 3 | 3 | 3 | 3 |
| Dauerschub X-Achse | daN | 400 | 400 | 400 | 400 | 400 |
| Dauerschub Z-Achse | daN | 1.200 | 1.200 | 1.200 | 1.200 | 1.200 |
| Bedienung und Steuerung | ||||||
| Achssteuerung | – | Elektronisch gesteuerte X- und Z-Achse | ||||
| Bedienoberfläche | – | Elektronisches Touch-Bedienfeld | ||||
| Bearbeitungsprinzip | – | Konventionelle Bedienung mit elektronisch unterstützten Bewegungen | ||||
| Maschinenabmessungen | ||||||
| Gesamtbreite B | mm | 1.856 | ||||
| Gesamthöhe C | mm | 2.020 | ||||
| Gesamtlänge A nach Spitzenweite | ||||||
| Spitzenweite 1.000 mm | mm | 3.856 | ||||
| Spitzenweite 1.500 mm | mm | 4.356 | ||||
| Spitzenweite 2.000 mm | mm | 4.856 | ||||
| Spitzenweite 3.000 mm | mm | 5.856 | ||||
| Spitzenweite 4.000 mm | mm | 6.856 | ||||
| Spitzenweite 5.000 mm | mm | 7.856 | ||||
| Maschinengewicht | ||||||
| Spitzenweite 1.000 mm | kg | 4.700 | 4.800 | 4.900 | 5.000 | 5.000 |
| Spitzenweite 1.500 mm | kg | 4.900 | 5.000 | 5.100 | 5.200 | 5.200 |
| Spitzenweite 2.000 mm | kg | 5.300 | 5.400 | 5.500 | 5.600 | 5.600 |
| Spitzenweite 3.000 mm | kg | 6.100 | 6.200 | 6.500 | 6.700 | 6.700 |
| Spitzenweite 4.000 mm | kg | 6.900 | 7.000 | 7.500 | 7.700 | 7.700 |
| Spitzenweite 5.000 mm | kg | 7.500 | 7.800 | 8.100 | 8.500 | 8.500 |
Technische Angaben gemäß den veröffentlichten Herstellerunterlagen. Drehzahlbereich, Spindelbohrung, Spindelnase, Abmessungen und Gewicht sind von Modell, Spitzenweite und gewählter Konfiguration abhängig. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
