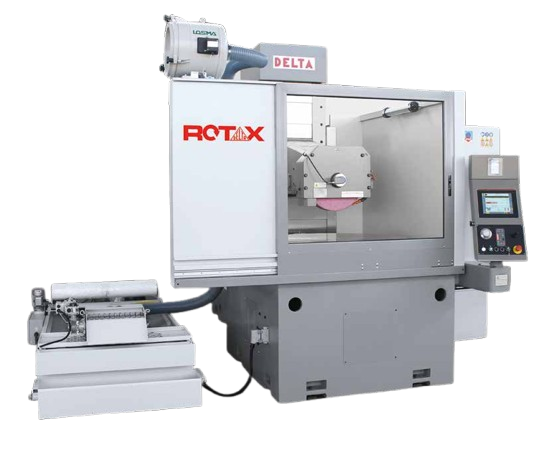

Fahrständer-Schleifmaschine Delta Rotax

https://sales.nolte-eng.de/web/image/product.template/3721/image_1920?unique=8f025c4

Die ROTAX-Serie von DELTA setzt neue Maßstäbe im Bereich der Rundtisch-Flächenschleifmaschinen. Entwickelt für maximale Präzision und Effizienz, bieten die Maschinen der Serie eine stabile Meehanite-Gusseisenstruktur, kombiniert mit einem innovativen Fahrständerkonzept (Travelling Column Design). Diese Bauweise sorgt dafür, dass der Schleifkopf bei maximaler Querbewegung exakt in Position bleibt, ohne Einbußen in der Präzision.

Ein besonderes Highlight der ROTAX-Serie ist die hydrostatische Führung auf allen Achsen. Diese Technologie reduziert Reibung auf ein Minimum, erhöht die Lebensdauer und garantiert außergewöhnlich gleichmäßige Bewegungen – auch bei großen Werkstücken. Das hydrodynamische Spindellager nach dem Mackensen-Prinzip sorgt für vibrationsfreie Rotation und perfekte Oberflächenqualität.

  • Model Rotax
  • Steuerung

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Die ROTAX-Serie von DELTA repräsentiert hochpräzise Rundtisch-Flächenschleifmaschinen mit einem stabilen, mobilen Fahrständer und hydrostatischen Führungen. Diese Maschinen sind ideal geeignet für das Flach- und Rundschleifen großer Werkstücke mit maximaler Präzision. Die robuste Meehanite-Gusseisenstruktur sorgt für extreme Steifigkeit und verhindert Verformungen während der Bearbeitung.

Durch das innovative Konzept des Travelling Column Designs bleibt der Schleifkopf auch bei maximaler Querbewegung exakt in Position. Hydrostatische Unterstützung auf allen Achsen garantiert reibungsfreien Betrieb und minimiert den Verschleiß. Das hydrodynamische Spindellager nach dem Mackensen-Prinzip sorgt für eine vibrationsfreie Rotation und exzellente Oberflächengüte.

Die ROTAX-Serie ist in drei Modellen erhältlich: ROTAX 7, ROTAX 9 und ROTAX 12, welche sich durch unterschiedliche Rundtisch-Durchmesser, maximale Schleifdurchmesser und Tischbelastungen auszeichnen. Die Maschinen bieten zwei Automatisierungsstufen: CN PLUS Touch Screen für einfache Bedienung und CNC-Steuerungfür komplexe Bearbeitungsprogramme.

Ausstattung
  1. Grundkonstruktion und Antrieb:
    • Fahrständerkonzept (Travelling Column) aus Meehanite-Gusseisen
    • Hydrostatische Führung auf allen Achsen für reibungsfreien Lauf
    • Hydrodynamisches Spindellager (Mackensen) für vibrationsfreie Bearbeitung
    • Servo-gesteuerter Rundtisch für gleichmäßige Bewegung
  2. Steuerung und Automatisierung:
    • CN PLUS Touchscreen für intuitive Bedienung
    • CNC-Steuerung optional für automatisierte Bearbeitungsprozesse
    • Selbstdiagnose und Alarmmeldungen zur Prozessüberwachung
    • Minimaler Einarbeitungsaufwand von nur ½ Tag
  3. Zusatzkomponenten:
    • Luftreiniger
    • Staubabscheider
    • Elektrischer Schaltschrank
    • Hydraulikeinheit
    • Kühlsystem
    • Klimaanlage zur Temperaturkontrolle
  4. Sicherheits- und Komfortfunktionen:
    • Überlastschutz und automatische Abschaltung bei Fehlern
    • Sicherheitsverriegelungen an kritischen Stellen
    • Ergonomische Bedienkonsole mit klarer Menüführung
    • Einfacher Zugang zu Wartungspunkten
Optionale Erweiterungen:
  • CNC-Steuerung für komplexe Schleifaufgaben
  • Erweiterte Drehzahlbereiche für spezielle Materialien
  • Integrierte Messtechnik für automatisierte Qualitätskontrolle
  • Erweiterter Kühlsystem für thermisch empfindliche Materialien


Merkmal ROTAX 7 ROTAX 9 ROTAX 12
Max. Schleifdurchmesser (mm)7009001200
Rundtisch-Durchmesser (mm)4007001100
Vertikale Schleifhöhe (mm)330 (530)*530600
Drehgeschwindigkeit (U/min)0 – 100 (ROTAX 12: 0 – 70)
Zulässige Tischbelastung (kg)5007001500
Querachse-Weg (mm)450550900
Querachse-Geschwindigkeit (m/min)0 – 3
Max. Abstand Tisch - Spindelachse (mm)530 (730)*730850
Vertikalachse-Geschwindigkeit (m/min)1.5
Min. Vorschub (µm)1
Spindelmotorleistung (kW)7,5 (11)*7,5 (11)*18,5 (30)*
Schleifscheibengeschwindigkeit (U/min)1450 (1000 – 2000)*
Schleifscheibengröße (mm)400x50x127450x100x127(500x100x127)*
Maschinengewicht (kg)350042009000
