16 mechanische Spindeldrehzahlen
Der einteilige Spindelstock enthält ein mechanisches Getriebe mit 16 geometrisch abgestuften Drehzahlen. Gehärtete und geschliffene Zahnräder ermöglichen einen präzisen und geräuscharmen Lauf.

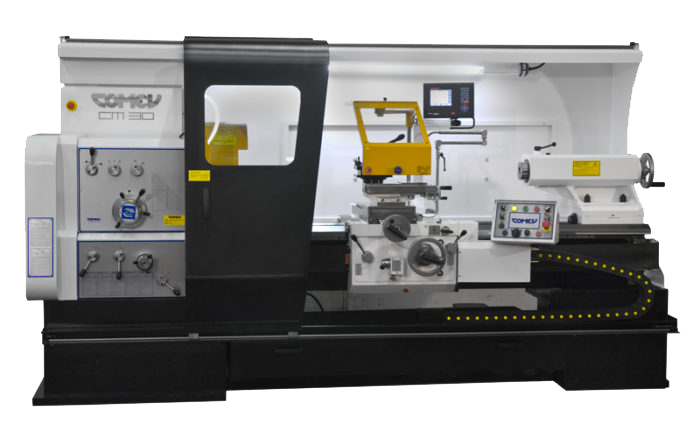

Konventionelle Drehmaschinen für mittelschwere Bearbeitung
COMEV CM-Serie
Großzügig dimensioniert, leistungsfähig und präzise: Die konventionellen COMEV-Drehmaschinen der CM-Serie sind für mittlere Werkstücke und anspruchsvolle Bearbeitungen in Fertigung, Instandhaltung und Werkzeugbau ausgelegt.
110 mm Spindelbohrung
Bis 4.000 mm Spitzenweite
Service und Beratung aus Deutschland
260–400 mm
Spitzenhöhe
bis 4.000 mm
Spitzenweite
110 mm
Spindelbohrung
4 Modelle
CM-Baureihe
Leistungsstarke klassische Drehtechnik
Robuste Bauweise für mittlere und anspruchsvolle Werkstücke
Die COMEV CM ist eine konventionelle Leit- und Zugspindeldrehmaschine für präzise Arbeiten an mittelgroßen Werkstücken.
Ihre robuste Konstruktion ermöglicht mittelschwere Zerspanungsarbeiten, ohne dabei die Feinfühligkeit und direkte Bedienbarkeit einer klassischen Drehmaschine zu verlieren.
Mit 110 mm Spindelbohrung, bis zu 800 mm Umlaufdurchmesser über dem Bett und Drehlängen bis 4.000 mm eignet sich die Baureihe auch für größere Wellen, Flansche, Buchsen und Reparaturteile.
Für präzise und mittelschwere Bearbeitungen
Großzügige Werkstückkapazitäten
Robuste Spindel- und Bettkonstruktion
Direkte und feinfühlige Bedienung
Leistungsfähig und kontrollierbar
Große Bearbeitungskapazität kombiniert mit der direkten
Bedienung einer klassischen Drehmaschine.

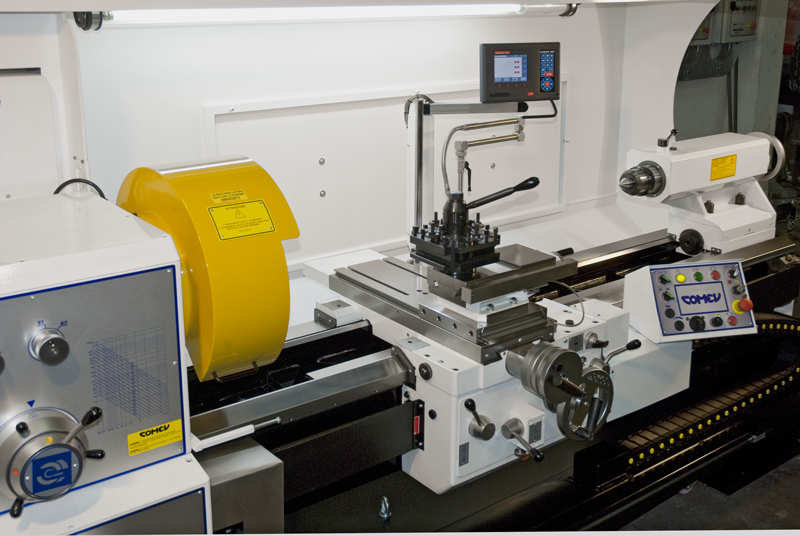

Konstruktion und Technik
Für Präzision, Stabilität und lange Lebensdauer konstruiert
Hochwertige mechanische Baugruppen und großzügig dimensionierte Komponenten bilden die Basis der CM-Serie.
110 mm Spindelbohrung
Die gehärtete und feingeschliffene Hauptspindel besitzt eine Camlock-8-Zoll-Aufnahme und ist auf hochpräzisen Kegelrollenlagern gelagert.
72 Vorschübe ohne Wechselräder
Das geschlossene und ölbadgeschmierte Norton-Getriebe bietet 72 Längs- und Planvorschübe sowie zahlreiche metrische, Whitworth-, Modul- und Diametral-Pitch-Gewinde.
Stabil und feinfühlig bedienbar
Der großzügig dimensionierte Haupt- und Querschlitten bietet hohe Steifigkeit und bleibt bei manuellen Zustellbewegungen präzise kontrollierbar.
400 mm Bettbreite
Das breite Maschinenbett bildet eine stabile Basis für präzise Bearbeitungen und hohe Zerspanungsleistungen auch bei langen Werkstücken.
Robuster Reitstock mit MK 5
Die gehärtete und geschliffene Pinole besitzt einen Durchmesser von 100 mm, 300 mm Hub und eine Morsekegelaufnahme MK 5.
Maschinendetails
Durchdachte Bedienung für den täglichen Einsatz
Übersichtliche Bedienelemente, hohe Zugänglichkeit und robuste Komponenten erleichtern das Einrichten und Bearbeiten.

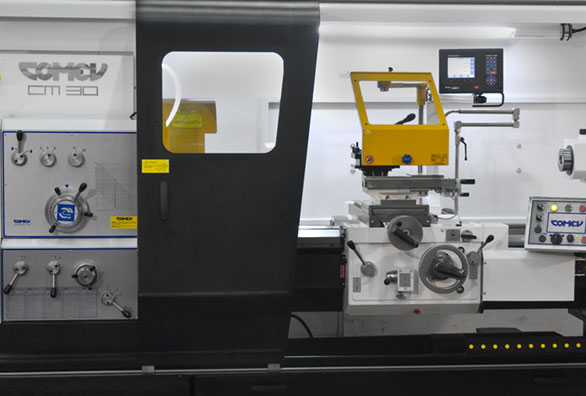

Übersichtlicher Arbeitsraum
Werkstück, Werkzeughalter und Reitstock bleiben gut zugänglich und können direkt eingerichtet werden.

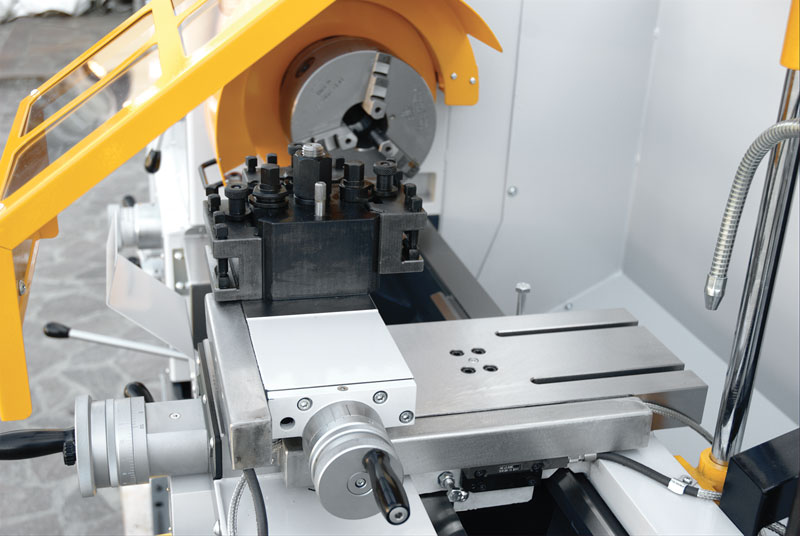

Stabiles Schlittenpaket
Großzügig dimensionierte Führungen und mechanische Handräder ermöglichen kontrollierte Zustellbewegungen.
Digitale Positionsanzeige
Die Positionsanzeige unterstützt den Bediener bei der präzisen Zustellung und Kontrolle der Achspositionen.
Modellübersicht
Die passende COMEV CM für Ihre Werkstücke
Vier Spitzenhöhen und Drehlängen bis 4.000 mm ermöglichen eine passende Maschinenauslegung für unterschiedliche Werkstückgrößen.
CM 26
260 mm Spitzenhöhe und 520 mm Umlaufdurchmesser über dem Maschinenbett.
CM 30
300 mm Spitzenhöhe und 600 mm Umlaufdurchmesser für größere Werkstücke.
CM 35
350 mm Spitzenhöhe, 700 mm Umlaufdurchmesser und 9,2 kW Spindelmotor.
CM 40
Größte Ausführung mit 400 mm Spitzenhöhe und 800 mm Umlaufdurchmesser.
| Technische Daten | CM 26 | CM 30 | CM 35 | CM 40 |
|---|---|---|---|---|
| Spitzenhöhe über Bett | 260 mm | 300 mm | 350 mm | 400 mm |
| Spitzenweite | 1.000–4.000 mm | 1.000–4.000 mm | 1.000–4.000 mm | 1.000–4.000 mm |
| Umlaufdurchmesser über Bett | 520 mm | 600 mm | 700 mm | 800 mm |
| Umlaufdurchmesser über Querschlitten | 300 mm | 380 mm | 480 mm | 580 mm |
| Bettbreite | 400 mm | 400 mm | 400 mm | 400 mm |
| Spindelbohrung | 110 mm | 110 mm | 110 mm | 110 mm |
| Spindelaufnahme | Camlock 8" | Camlock 8" | Camlock 8" | Camlock 8" |
| Anzahl Spindeldrehzahlen | 16 | 16 | 16 | 16 |
| Drehzahlbereich | 25–1.610 U/min | 25–1.610 U/min | 25–1.610 U/min | 25–1.610 U/min |
| Längsvorschübe | 72 | 72 | 72 | 72 |
| Planvorschübe | 72 | 72 | 72 | 72 |
| Spindelmotor | 7,5 kW | 7,5 kW | 9,2 kW | 9,2 kW |
| Reitstockaufnahme | MK 5 | MK 5 | MK 5 | MK 5 |
| Pinolendurchmesser | 100 mm | 100 mm | 100 mm | 100 mm |
| Pinolenhub | 300 mm | 300 mm | 300 mm | 300 mm |
| Maschinengewicht bei 1.000 mm Spitzenweite | 3.800 kg | 3.900 kg | 4.000 kg | 4.100 kg |
| Maschinengewicht bei 4.000 mm Spitzenweite | 6.400 kg | 6.500 kg | 6.600 kg | 6.700 kg |
Technische Angaben gemäß Herstellerunterlagen. Die verfügbaren Spitzenweiten betragen 1.000, 1.500, 2.000, 3.000 und 4.000 mm. Änderungen, Ausstattungsabweichungen und Irrtümer vorbehalten.
Serienausstattung
Für anspruchsvolle Werkstattarbeiten vorbereitet
Die Standardausstattung enthält wichtige Komponenten für einen vielseitigen und sicheren Betrieb.
Camlock-Flansch
Feste Lünette
Mitlaufende Lünette
Feste Zentrierspitzen
Spindel-Reduzierkegel
Kühlmitteleinrichtung
Kühlmittelpumpe
Spindelschutz
Schlittenschutz
Rückseitiger Spritzschutz
Bedienungsunterlagen
Servicewerkzeug
Ausstattung kann je nach Maschinenausführung und Angebot abweichen.
Typische Einsatzbereiche
Für Werkstücke, die mehr Stabilität und Leistung verlangen
Die CM-Serie eignet sich besonders für mittlere Werkstücke, längere Bauteile und Bearbeitungen mit erhöhtem Leistungsbedarf.
Maschineninstandhaltung
Herstellung und Reparatur von Wellen, Lagerstellen, Buchsen, Bolzen und individuellen Ersatzteilen.
Werkzeug- und Vorrichtungsbau
Präzise Bearbeitung von Aufnahmen, Flanschen, Spannmitteln und Sonderkomponenten.
Allgemeiner Maschinenbau
Flexible Fertigung von Einzelteilen und Kleinserien aus Stahl, Edelstahl und weiteren Werkstoffen.
Wellenbearbeitung
Die verfügbaren Drehlängen bis 4.000 mm ermöglichen die Bearbeitung längerer Wellen und rotationssymmetrischer Bauteile.
Reparaturbetriebe
Schnelle Nacharbeit und Wiederherstellung vorhandener Komponenten ohne CNC-Programmieraufwand.
Einzel- und Kleinserienfertigung
Wirtschaftliche Herstellung individueller Bauteile und kleiner Stückzahlen mit direkter Prozesskontrolle.
Nolte Sales & Nolte Engineering
Beratung, Lieferung und technischer Service
Wir unterstützen Sie bei der Auswahl der geeigneten Spitzenhöhe, Drehlänge und Maschinenausstattung sowie bei der späteren technischen Betreuung.
Unsere Leistungen
✓ Technische Beratung und Maschinenauslegung
✓ Auswahl der geeigneten Drehlänge
✓ Angebots- und Finanzierungsunterstützung
✓ Lieferung, Aufstellung und Ausrichtung
✓ Inbetriebnahme und Einweisung
✓ Wartung, Reparatur und Ersatzteilservice
✓ Ansprechpartner in Deutschland
Welche COMEV CM passt zu Ihrer Anwendung?
Teilen Sie uns Werkstückdurchmesser, benötigte Drehlänge, Werkstoff und Bearbeitungsaufgabe mit. Wir beraten Sie bei der Auswahl der passenden Maschinengröße und Ausstattung.
