Maximale Leistung für große und schwere Werkstücke

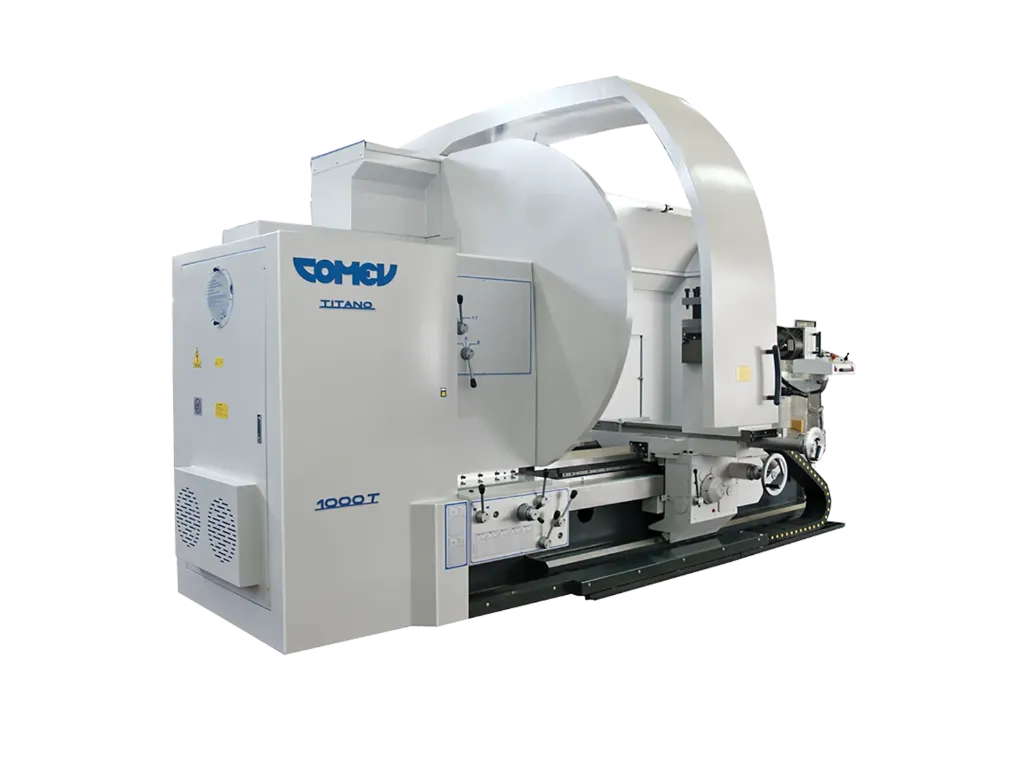

Die COMEV TITANO T wurde für besonders anspruchsvolle Drehbearbeitungen an langen, schweren und großdimensionierten Werkstücken entwickelt. Sie bildet die leistungsstärkste Baureihe innerhalb der konventionellen COMEV-Drehmaschinen und übertrifft die PICOtre T sowohl hinsichtlich der möglichen Werkstückabmessungen als auch der Maschinenleistung.
Die Baureihe ist mit Spitzenhöhen von 500 bis 700 mm erhältlich. Angeboten werden die Modelle:
- TITANO T 500
- TITANO T 550
- TITANO T 600
- TITANO T 650
- TITANO T 700
Die COMEV-Preisliste führt Maschinen mit Spitzenweiten von 2.000 bis 8.000 mm auf. Sonderausführungen bis etwa 10.000 mm Spitzenweite werden ebenfalls angeboten beziehungsweise projektspezifisch ausgelegt.
Der massive Spindelstock besteht aus stabilisiertem, hochfestem Gusseisen und besitzt ein automatisches Dreiganggetriebe. Zahnräder und Wellen werden aus wärmebehandeltem Spezialstahl gefertigt. Die präzisionsgeschliffene Hauptspindel läuft in hochgenauen Timken- oder SKF-Lagern. Innerhalb der gewählten Getriebestufe wird die Drehzahl stufenlos über einen Frequenzumrichter geregelt.
Die im Ölbad laufende Norton-Vorschubbox ermöglicht 72 Vorschübe und 52 Gewindesteigungen, ohne dass für die unterschiedlichen Gewindearten externe Wechselräder umgebaut werden müssen. Unterstützt werden unter anderem metrische, Whitworth-, englische und Diametral-Pitch-Gewinde.
Serienmäßige Ausstattung
- feste Körnerspitzen
- Reduzierkegel für die Spindelbohrung
- Kühlmittelbehälter
- elektrische Kühlmittelpumpe
- verfahrbarer Kühlmittelbehälter
- Stahl-Schutzabdeckung für Spindel beziehungsweise Spannfutter
- Schlittenschutz
- rückseitige Schutz- und Spritzschutzwand
- vollständige technische Dokumentation
- Bedienungs- und Wartungsschlüssel
Die konkrete Serienausstattung kann abhängig von Maschinenlänge, Spindelbohrung und bestellter Konfiguration abweichen.
Optionale Ausstattung
Für die TITANO T sind unter anderem folgende Optionen verfügbar:
Spannmittel
- selbstzentrierende Drehfutter
- selbstzentrierende 3+3-Backen-Futter
- doppelt geführte Schwerlastfutter
- Planscheiben mit vier unabhängigen Backen
- Planscheiben mit 630 mm Durchmesser
- Planscheiben mit 800 mm Durchmesser
- Planscheiben mit 1.000 mm Durchmesser
- Planscheiben mit 1.250 mm Durchmesser
Werkzeughalter
- Multifix D1
- Multifix D2
- Werkzeughalter Typ D
- Werkzeughalter Typ E
- manuell drehbarer Vierfach-Werkzeughalter
- ALGRA Rapidue TGA-R-400
- Werkzeughalter mit integrierter Kühlmittelzuführung
Positionsanzeigen
- digitale Positionsanzeige für zwei Achsen
- digitale Positionsanzeige für drei Achsen
- unterschiedliche Messlängen entsprechend der Spitzenweite
Lünetten
- mitlaufende Lünette, Spannbereich etwa 30–150 mm
- feste Rollenlünette, Spannbereich etwa 70–270 mm
- feste Rollenlünette, Spannbereich etwa 170–470 mm
- feste Rollenlünette, Spannbereich etwa 260–600 mm
- feste Rollenlünette, Spannbereich etwa 530–920 mm
Reitstock und Werkzeugaufnahme
- hydraulischer Reitstock mit manueller Pinolenbetätigung
- Schwerlast-Rollkörnerspitze MK 6
- Rollkörnerspitzen-Satz MK 6 mit verschiedenen Spitzen
- Bohrstangenhalter
Späneentsorgung
- längs angeordneter Kratzband-Späneförderer
- integrierte Kühlmittelpumpe
- projektspezifische Späne- und Kühlmittelanlagen
| Technische Daten | Einheit | TITANO T 500 | TITANO T 550 | TITANO T 600 | TITANO T 650 | TITANO T 700 |
|---|---|---|---|---|---|---|
| Arbeitsbereich | ||||||
| Spitzenhöhe über Bett | mm | 500 | 550 | 600 | 650 | 700 |
| Umlaufdurchmesser über Bett, rechnerisch | mm | 1.000 | 1.100 | 1.200 | 1.300 | 1.400 |
| Spitzenweite | mm | 2.000 / 3.000 / 4.000 / 5.000 / 6.000 / 7.000 / 8.000 | ||||
| Sonderausführungen | mm | Projektabhängig bis etwa 10.000 | ||||
| Maschinenbett | ||||||
| Bauart des Maschinenbetts | – | Großdimensioniertes, stark verripptes Monoblock-Gussbett | ||||
| Aufstellung | – | Großflächig auf dem Fundament aufliegend | ||||
| Spindelstock | ||||||
| Spindelbohrung | mm | 160 | ||||
| Optionale Spindelbohrung | mm | 230 | ||||
| Spindelnase bei 160-mm-Spindelbohrung | ASA | 11" | ||||
| Optionale Spindelnase bei 230-mm-Spindelbohrung | ASA | 15" | ||||
| Spindelgetriebe | – | Automatisches Dreiganggetriebe | ||||
| Drehzahlregelung | – | Stufenlos innerhalb der Getriebestufen über Frequenzumrichter | ||||
| Spindellagerung | – | Hochpräzise Timken- oder SKF-Lager | ||||
| Vorschübe und Gewinde | ||||||
| Anzahl der Vorschubeinstellungen | – | 72 | ||||
| Anzahl der Gewindesteigungen | – | 52 | ||||
| Metrische Gewinde | – | Serienmäßig | ||||
| Whitworth-Gewinde | – | Serienmäßig | ||||
| Englische Gewinde | – | Serienmäßig | ||||
| Diametral-Pitch-Gewinde | – | Serienmäßig | ||||
| Schlitteneinheit | ||||||
| Hauptschlitten | – | Großdimensionierte Gusskonstruktion, von Hand geschabt | ||||
| Leitspindeln | – | Hochfester Stahl 38 NcD4 | ||||
| Spindelmuttern | – | Hochfeste Bronze | ||||
| Führungsspiel | – | Über Keilleisten einstellbar | ||||
| Reitstock | ||||||
| Bauart | – | Monoblock-Gusskonstruktion | ||||
| Pinolenausführung | – | Einsatzgehärtet, vergütet und geschliffen | ||||
| Pinolenaufnahme | Morse | MK 6 beziehungsweise ausführungsabhängig | ||||
| Hydraulische Ausführung | – | Optional | ||||
| Hauptmotor | ||||||
| Motorleistung | kW | ca. 30 | ||||
| Lünetten | ||||||
| Mitlaufende Lünette | mm | Spannbereich ca. 30–150 | ||||
| Feste Rollenlünette, Ausführung 1 | mm | 70–270 | ||||
| Feste Rollenlünette, Ausführung 2 | mm | 170–470 | ||||
| Feste Rollenlünette, Ausführung 3 | mm | 260–600, modellabhängig | ||||
| Feste Rollenlünette, Ausführung 4 | mm | 530–920, modellabhängig | ||||
| Verfügbare Spitzenweiten | ||||||
| Standardausführungen | mm | 2.000 / 3.000 / 4.000 / 5.000 / 6.000 / 7.000 / 8.000 | ||||
| Sonderlängen | – | Projektabhängig auf Anfrage | ||||
| Maschinenabmessungen und Gewicht | ||||||
| Gesamtlänge | mm | Abhängig von Spitzenweite und Ausstattung | ||||
| Gesamtbreite | mm | Abhängig von Modell, Spindelausführung und Ausstattung | ||||
| Gesamthöhe | mm | Abhängig von Spitzenhöhe und Ausstattung | ||||
| Maschinengewicht | kg | Abhängig von Modell, Spitzenweite und Ausstattung | ||||
Die angegebenen technischen Daten basieren auf den verfügbaren Hersteller- und Vertriebsunterlagen. Umlaufdurchmesser über Bett wurden aus der jeweiligen Spitzenhöhe abgeleitet. Verbindliche Abmessungen, Gewichte, Drehzahlbereiche und Aufstellungsdaten müssen für die konkret gewählte Ausführung durch das aktuelle COMEV-Datenblatt bestätigt werden. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
