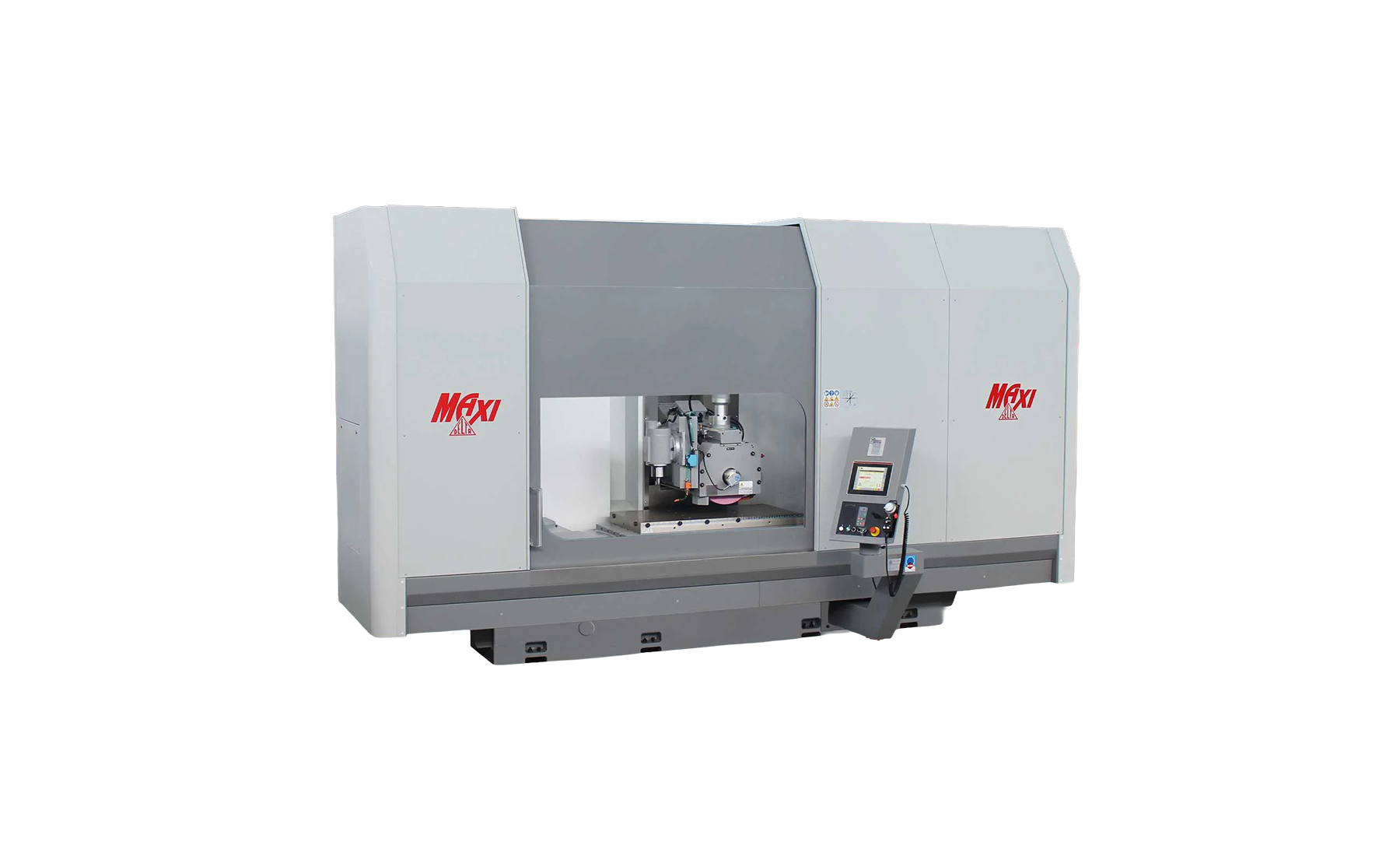

Neun Fahrständer-Flachschleifmaschinen für Schleifflächen von 1.200 × 775 bis 3.000 × 1.100 mm. Die MAXI Line ist für große, lange und schwere Werkstücke sowie für anspruchsvolle industrielle Schleifprozesse ausgelegt.
Die MAXI Line kombiniert einen steifen Fahrständer mit hydrostatischen Führungen, einer Mackensen-Spindellagerung und hydraulischem Längstisch. Das Konzept unterstützt gleichmäßige Bewegungen, hohen Materialabtrag und langfristig stabile Maschinengeometrie.
Die stabilisierte Gussstruktur ist für hohe Steifigkeit und große Bearbeitungskräfte ausgelegt. Der Schleifkopf bleibt über den Querweg kontrolliert geführt.
Hydrodynamisches Lager an der Vorderseite und vorgespannte Präzisionskugellager an der Rückseite unterstützen Laufruhe, Oberflächengüte und geometrische Genauigkeit.
Die Achsen laufen auf hydrostatischen Führungen. Tisch, Säule und Schleifkopf bleiben über den jeweiligen Verfahrweg vollständig unterstützt.
Der Tisch wird durch zwei Hydraulikzylinder bewegt. Eine elektronisch geregelte Proportionalventilsteuerung sorgt für einen kontrollierten und gleichmäßigen Längshub.
Die Modellbezeichnung folgt dem Grundprinzip Schleiflänge / Schleifbreitenklasse. Für die endgültige Auswahl werden Werkstück, Magnetspannplatte, Schleifscheibe und gewünschter Automatisierungsgrad gemeinsam betrachtet.
Kleinste Baugröße der Reihe für große Einzelteile und präzise Werkzeugbauaufgaben.
1.200 × 775 mm maximale SchleifflächeFür längere Werkstücke bei kompakter Breitenklasse.
1.500 × 775 mm maximale SchleifflächeFür lange Werkstücke bis zwei Meter Schleiflänge.
2.000 × 775 mm maximale SchleifflächeBreitere Ausführung für großflächige Werkzeuge und Maschinenbauteile.
2.000 × 1.000 mm maximale SchleifflächeFür lange und breite Werkstücke mit erhöhtem Flächenbedarf.
2.500 × 1.000 mm maximale SchleifflächeGroße Schleiflänge für industrielle Großteile und lange Führungsflächen.
3.000 × 1.000 mm maximale SchleifflächeBreiteste Bauklasse für Werkstücke mit großer Querabmessung.
2.000 × 1.100 mm maximale SchleifflächeHohe Schleiflänge und maximale Breitenklasse kombiniert.
2.500 × 1.100 mm maximale SchleifflächeGrößte Serienausführung der MAXI Line für besonders große Werkstücke.
3.000 × 1.100 mm maximale Schleiffläche| Modell | Schleiflänge | Schleifbreite | Automatisierung | Typische Positionierung |
|---|---|---|---|---|
| MAXI 1200/750 | 1.200 mm | 775 mm | CN Plus / CNC | kompakte MAXI-Baugröße |
| MAXI 1500/750 | 1.500 mm | 775 mm | CN Plus / CNC | längere Werkstücke |
| MAXI 2000/750 | 2.000 mm | 775 mm | CN Plus / CNC | lange, eher schmale Werkstücke |
| MAXI 2000/1000 | 2.000 mm | 1.000 mm | CN Plus / CNC | großflächige Bauteile |
| MAXI 2500/1000 | 2.500 mm | 1.000 mm | CN Plus / CNC | lange und breite Werkstücke |
| MAXI 3000/1000 | 3.000 mm | 1.000 mm | CN Plus / CNC | industrielle Großteile |
| MAXI 2000/1100 | 2.000 mm | 1.100 mm | CN Plus / CNC | maximale Breitenklasse |
| MAXI 2500/1100 | 2.500 mm | 1.100 mm | CN Plus / CNC | große Werkzeug- und Maschinenbauteile |
| MAXI 3000/1100 | 3.000 mm | 1.100 mm | CN Plus / CNC | größte Serienausführung |
Die MAXI Line wird mit zwei Automatisierungsstufen angeboten. Die passende Variante richtet sich nach Werkstückvielfalt, Profilierung, Bearbeitungsfolgen und gewünschter Prozessintegration.
Dialogorientierte Steuerung für automatisierte Schleifzyklen, Werkstückspeicher und erweiterte Abrichtfunktionen.
Siemens-SINUMERIK-basierte Steuerung für komplexere Profile, programmierbare Bearbeitungsfolgen und kundenspezifische Zyklen.
Für die Projektierung benötigen wir Werkstückabmessungen, Gewicht, Material, Ebenheit, Oberflächengüte, Materialabtrag, Stückzahl sowie Angaben zu Fundament, Hallenhöhe und verfügbarer Stellfläche.
Die Angaben basieren auf den aktuell veröffentlichten Herstellerinformationen und ergänzenden Produktunterlagen. Verbindliche technische Daten, Modellabmessungen, Serienausstattung und Optionen werden im konkreten Angebot bestätigt.
Die DELTA MAXI Line wurde für große Schleifflächen, lange Werkstücke und industrielle Bearbeitungsaufgaben entwickelt. Neun Modelle ermöglichen eine abgestufte Auswahl nach Werkstücklänge und Werkstückbreite.
Das Fahrständerkonzept unterstützt die Bearbeitung großer Maschinenbauteile, Platten, Führungen, Werkzeugkomponenten und Sonderbauteile. CN Plus Touch Screen und CNC stehen für automatisierte, wiederholgenaue Schleifprozesse zur Verfügung.
Bei der Projektierung werden neben der Schleiffläche auch Werkstückgewicht, Aufspannung, Abrichtstrategie, Kühlmittelversorgung und gewünschte Oberflächengüte berücksichtigt.
Vergleichen Sie Arbeitsbereiche, Maschinenkonzepte und Steuerungen oder wechseln Sie direkt zur passenden DELTA-Baureihe.
Die MAXI Line ist für große, lange und breite Werkstücke sowie industrielle Schleifaufgaben mit hohen Anforderungen an Prozessstabilität ausgelegt.
Die Baureihe deckt Schleifflächen von etwa 1.200 × 775 mm bis 3.000 × 1.100 mm ab.
Die Produktfamilie umfasst neun abgestufte Modelle mit unterschiedlichen Längen und Breiten.
Für die MAXI Line stehen CN Plus Touch Screen und CNC zur Verfügung.
