COMEV MT Serie – Präzision, Robustheit und italienische Maschinenbaukunst
Die konventionellen Drehmaschinen der COMEV MT Serie stehen für höchste Fertigungsqualität, außergewöhnliche Präzision und eine robuste Bauweise. Seit Jahrzehnten entwickelt und fertigt COMEV hochwertige Werkzeugmaschinen in Italien, die weltweit in Industrie, Werkzeugbau, Ausbildungszentren und Instandhaltungsbetrieben eingesetzt werden.
Die MT-Serie verbindet klassische konventionelle Drehtechnik mit modernster Fertigungsqualität. Dank des verwindungssteifen Maschinenbetts, der präzise gelagerten Hauptspindel und leistungsstarken Antriebstechnik ermöglicht sie eine wirtschaftliche Bearbeitung unterschiedlichster Werkstoffe – von Aluminium über Baustahl bis hin zu hochfesten Legierungen.
Durch verschiedene Spitzenhöhen und Bettlängen lässt sich die COMEV MT Serie optimal an den jeweiligen Einsatzbereich anpassen. Ob Einzelteilfertigung, Reparatur, Werkzeugbau oder Ausbildungsbetrieb – die MT-Serie bietet höchste Zuverlässigkeit, lange Lebensdauer und hervorragende Bearbeitungsergebnisse.
Als autorisierter COMEV-Partner unterstützt Nolte Sales Sie von der Auswahl der passenden Maschine über die Inbetriebnahme bis hin zu Service, Wartung und Ersatzteilversorgung.
Serienausstattung
- Hochwertiges Maschinenbett aus Gusseisen mit induktiv gehärteten und geschliffenen Führungsbahnen
- Präzisions-Hauptspindel mit hochwertigen Präzisionslagern
- Leistungsstarker Hauptantrieb für hohe Drehmomente
- Großer Spindelbohrungsdurchmesser für die Bearbeitung langer Werkstücke
- Bedienerfreundliches Vorschub- und Gewindeschaltgetriebe
- Automatische Längs- und Planvorschübe
- Umfangreiche Gewindeschneidfunktionen für metrische, Zoll-, Modul- und Diametralgewinde
- Robuster Reitstock mit großem Pinolenhub
- Zentralschmierung wichtiger Maschinenkomponenten
- Sicherheitskonzept nach aktuellen europäischen Maschinenrichtlinien
- Ergonomische Bedienelemente für komfortables Arbeiten
- Wartungsfreundlicher Maschinenaufbau
- Hohe Fertigungsgenauigkeit und ausgezeichnete Oberflächengüten
| Technische Daten | Einheit | MT 20 | MT 20P | MT 22 | MT 26 |
|---|---|---|---|---|---|
| Arbeitsbereich | |||||
| Spitzenhöhe über Bett | mm | 200 | 200 | 220 | 260 |
| Spitzenweite | mm | 1.000 / 1.500 | 1.000 / 1.500 / 2.000 | 1.000 / 1.500 / 2.000 | 1.000 / 1.500 / 2.000 |
| Umlaufdurchmesser über Bett | mm | 400 | 400 | 440 | 520 |
| Umlaufdurchmesser über Querschlitten | mm | 230 | 230 | 245 | 295 |
| Maschinenbett | |||||
| Bettbreite | mm | 260 | 320 | 320 | 320 |
| Spindelstock | |||||
| Spindelbohrung | mm | 52 | 62 | 62 | 62 |
| Spindelnase | Camlock | 6" | |||
| Spindeldrehzahlen | |||||
| Anzahl der Spindeldrehzahlen | Stufen | 16 | |||
| Spindeldrehzahlbereich | min⁻¹ | 36–1.600 | |||
| Vorschübe und Gewinde | |||||
| 72 Längsvorschübe | mm/U | 0,050–4,45 | |||
| 72 Planvorschübe | mm/U | 0,025–2,25 | |||
| 54 Whitworth-Gewinde | TPI | 1–56 | |||
| 54 metrische Gewinde | mm | 0,5–28 | |||
| 54 englische Gewinde | Zoll | 1/32–1" | |||
| 54 Modulgewinde | Modul | 0,25–14 | |||
| 54 Diametral-Pitch-Gewinde | D.P. | 2–112 | |||

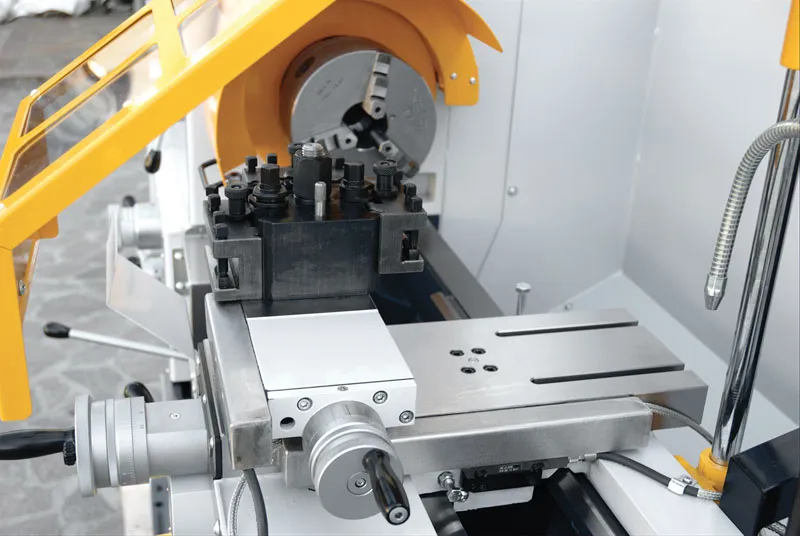

| Querschlitten | |||||
| Länge | mm | 470 | 570 | 570 | 570 |
| Breite | mm | 180 | |||
| Maximaler Verfahrweg | mm | 190 | 235 | 235 | 235 |
| Oberschlitten | |||||
| Länge | mm | 260 | 260 | 310 | 310 |
| Breite | mm | 120 | |||
| Maximaler Verfahrweg | mm | 145 | 145 | 175 | 175 |
| Drehwinkel | Grad | 360° | |||

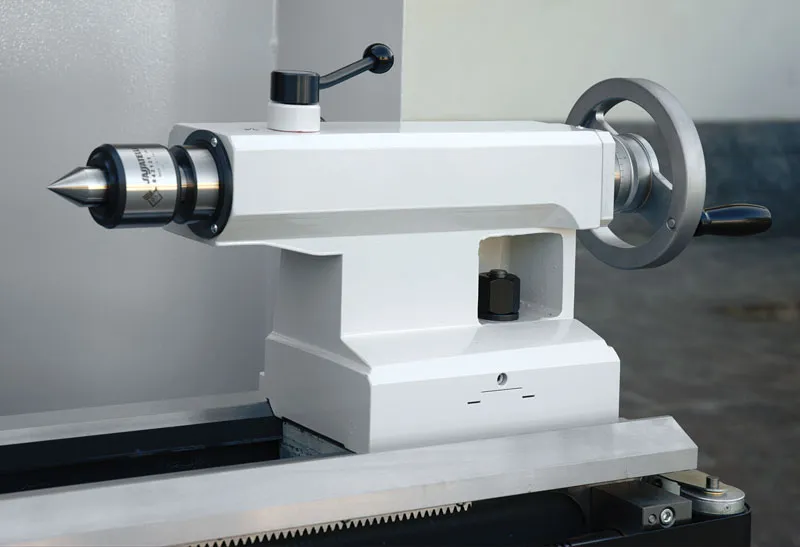

| Reitstock | |||||
| Pinolendurchmesser | mm | 58 | 62 | 62 | 62 |
| Pinolenlänge | mm | 265 | 315 | 315 | 315 |
| Maximaler Pinolenhub | mm | 120 | 200 | 200 | 200 |
| Pinolenkegel | Morse | MK 4 | MK 4 | MK 4 | MK 4 |
| Hauptmotor | |||||
| Motorleistung | kW | 4 | 5,5 | 5,5 | 5,5 |

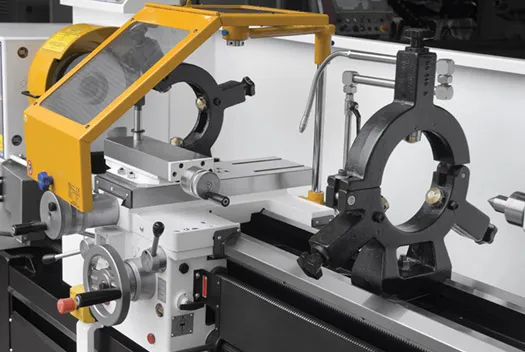

| Feststehende Lünette | |||||
| Spannbereich | mm | 10–120 | 10–200 | 10–200 | 10–240 |
| Mitlaufende Lünette | |||||
| Spannbereich | mm | 10–100 | 10–170 | 10–170 | 10–170 |
| Maschinenabmessungen | |||||
| Gesamtbreite B | mm | 750 | 1.050 | 1.050 | 1.050 |
| Gesamthöhe C | mm | 1.310 | 1.350 | 1.350 | 1.350 |
| Gesamtlänge A nach Spitzenweite | |||||
| Spitzenweite 1.000 mm | mm | 2.150 | 2.250 | 2.250 | 2.250 |
| Spitzenweite 1.500 mm | mm | 2.650 | 2.795 | 2.795 | 2.795 |
| Spitzenweite 2.000 mm | mm | – | 3.260 | 3.260 | 3.260 |
| Maschinengewicht | |||||
| Spitzenweite 1.000 mm | kg | 1.230 | 1.600 | 1.750 | 1.800 |
| Spitzenweite 1.500 mm | kg | 1.370 | 1.700 | 1.850 | 1.900 |
| Spitzenweite 2.000 mm | kg | – | 1.900 | 1.960 | 2.000 |
Technische Angaben ohne Gewähr. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
