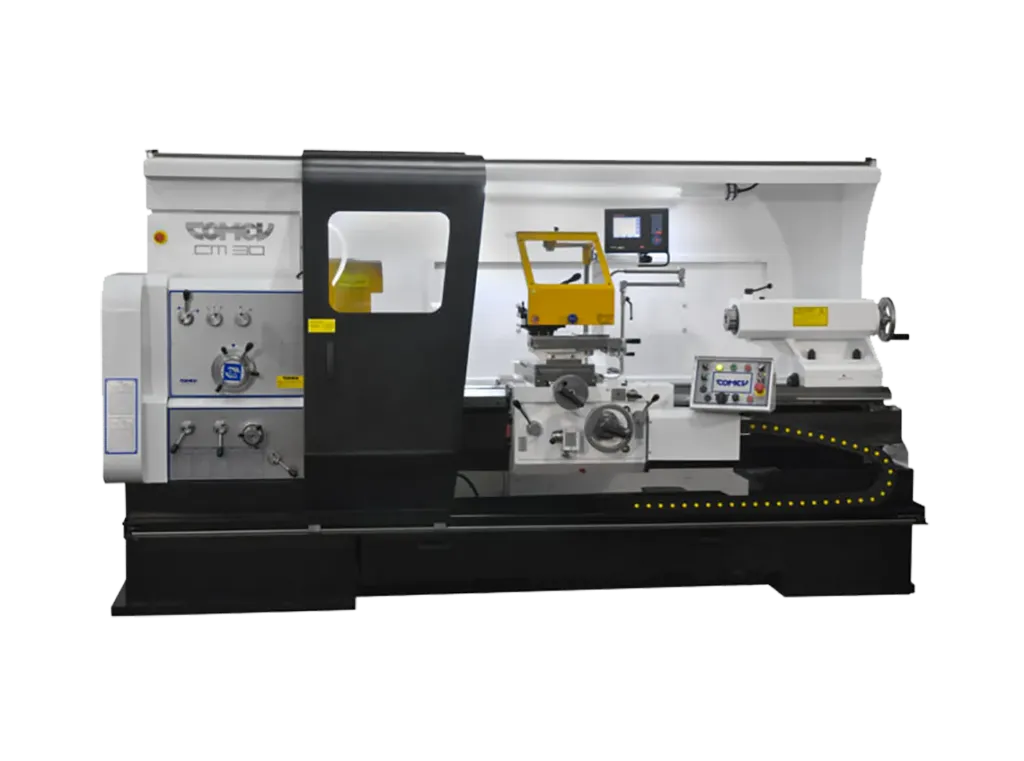

Drehmaschine Comev CM Serie


  • Spitzenhöhe
  • Bettlänge
Kontaktieren Sie uns
COMEV MT Serie – Präzision, Robustheit und italienische Maschinenbaukunst

Die konventionellen Drehmaschinen der COMEV MT Serie stehen für höchste Fertigungsqualität, außergewöhnliche Präzision und eine robuste Bauweise. Seit Jahrzehnten entwickelt und fertigt COMEV hochwertige Werkzeugmaschinen in Italien, die weltweit in Industrie, Werkzeugbau, Ausbildungszentren und Instandhaltungsbetrieben eingesetzt werden.

Die MT-Serie verbindet klassische konventionelle Drehtechnik mit modernster Fertigungsqualität. Dank des verwindungssteifen Maschinenbetts, der präzise gelagerten Hauptspindel und leistungsstarken Antriebstechnik ermöglicht sie eine wirtschaftliche Bearbeitung unterschiedlichster Werkstoffe – von Aluminium über Baustahl bis hin zu hochfesten Legierungen.

Durch verschiedene Spitzenhöhen und Bettlängen lässt sich die COMEV MT Serie optimal an den jeweiligen Einsatzbereich anpassen. Ob Einzelteilfertigung, Reparatur, Werkzeugbau oder Ausbildungsbetrieb – die MT-Serie bietet höchste Zuverlässigkeit, lange Lebensdauer und hervorragende Bearbeitungsergebnisse.

Als autorisierter COMEV-Partner unterstützt Nolte Sales Sie von der Auswahl der passenden Maschine über die Inbetriebnahme bis hin zu Service, Wartung und Ersatzteilversorgung.

Serienausstattung
  • Hochwertiges Maschinenbett aus Gusseisen mit induktiv gehärteten und geschliffenen Führungsbahnen
  • Präzisions-Hauptspindel mit hochwertigen Präzisionslagern
  • Leistungsstarker Hauptantrieb für hohe Drehmomente
  • Großer Spindelbohrungsdurchmesser für die Bearbeitung langer Werkstücke
  • Bedienerfreundliches Vorschub- und Gewindeschaltgetriebe
  • Automatische Längs- und Planvorschübe
  • Umfangreiche Gewindeschneidfunktionen für metrische, Zoll-, Modul- und Diametralgewinde
  • Robuster Reitstock mit großem Pinolenhub
  • Zentralschmierung wichtiger Maschinenkomponenten
  • Sicherheitskonzept nach aktuellen europäischen Maschinenrichtlinien
  • Ergonomische Bedienelemente für komfortables Arbeiten
  • Wartungsfreundlicher Maschinenaufbau
  • Hohe Fertigungsgenauigkeit und ausgezeichnete Oberflächengüten
Optional erhältlich
  • Digitale Positionsanzeige (DRO)
  • Schnellwechselstahlhalter
  • Mitlaufende und feste Körnerspitzen
  • Spannfutter in verschiedenen Ausführungen
  • Planscheibe
  • Lünetten
  • Werkzeughalter und Sonderwerkzeuge
  • Kühlmitteleinrichtung
  • Spänewanne mit Kühlmittelpumpe
  • LED-Maschinenbeleuchtung
  • Fußbremse
  • Sonderlackierungen
  • Sonderausstattungen nach Kundenwunsch


Technische Daten Einheit CM 26 CM 30 CM 35 CM 40
Arbeitsbereich
Spitzenhöhe über Bett mm 260 300 350 400
Spitzenweite mm 1.000 / 1.500 / 2.000 / 3.000 / 4.000
Umlaufdurchmesser über Bett mm 520 600 700 800
Umlaufdurchmesser über Querschlitten mm 300 380 480 580
Maschinenbett
Bettbreite mm 400
Spindelstock
Spindelbohrung mm 110
Spindelnase Camlock 8"
Spindeldrehzahlen
Anzahl der Spindeldrehzahlen Stufen 16
Spindeldrehzahlbereich min⁻¹ 25–1.610
Vorschübe und Gewinde
72 Längsvorschübe mm/U 0,050–4,45
72 Planvorschübe mm/U 0,025–2,25
54 Whitworth-Gewinde TPI 1–56
54 metrische Gewinde mm 0,5–28
54 englische Gewinde Zoll 1/32–1"
54 Modulgewinde Modul 0,25–14
54 Diametral-Pitch-Gewinde D.P. 2–112
Querschlitten
Länge mm 650
Breite mm 250
Maximaler Verfahrweg mm 330 410 460 510
Oberschlitten
Länge mm 320 320 390 390
Breite mm 140 145 145 175
Maximaler Verfahrweg mm 200 200 240 240
Drehwinkel Grad 360
Reitstock
Pinolendurchmesser mm 100
Pinolenlänge mm 490
Maximaler Pinolenhub mm 300
Pinolenkegel Morse MK 5
Hauptmotor
Motorleistung kW 7,5 7,5 9,2 9,2
Feststehende Lünette
Spannbereich mm 10–240 10–340 10–340 10–340
Mitlaufende Lünette
Spannbereich mm 10–150 10–200 10–200 10–200
Maschinenabmessungen
Gesamtbreite B mm 1.047
Gesamthöhe C mm 1.620
Gesamtlänge A nach Spitzenweite
Spitzenweite 1.000 mm mm 2.880
Spitzenweite 1.500 mm mm 3.350
Spitzenweite 2.000 mm mm 3.850
Spitzenweite 3.000 mm mm 4.850
Spitzenweite 4.000 mm mm 5.850
Maschinengewicht
Spitzenweite 1.000 mm kg 3.800 3.900 4.000 4.100
Spitzenweite 1.500 mm kg 4.300 4.400 4.500 4.600
Spitzenweite 2.000 mm kg 4.500 4.600 4.700 4.800
Spitzenweite 3.000 mm kg 5.300 5.400 5.500 5.600
Spitzenweite 4.000 mm kg 6.400 6.500 6.600 6.700

Technische Angaben ohne Gewähr. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
