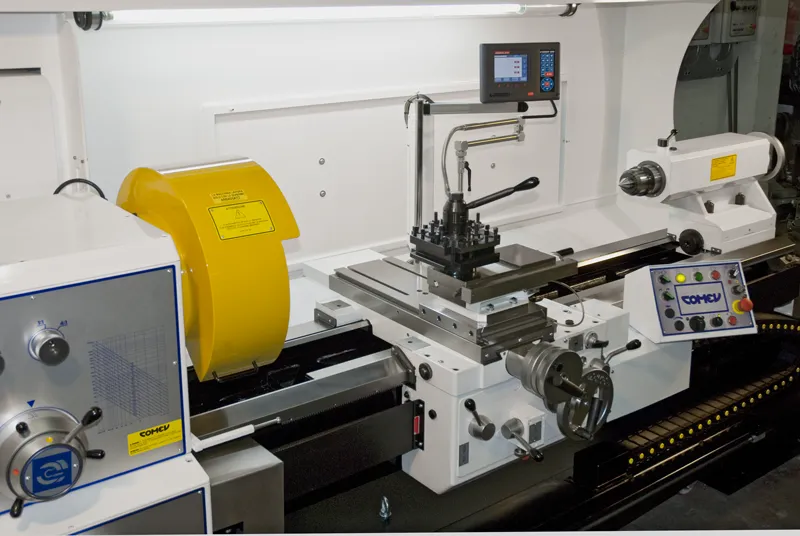

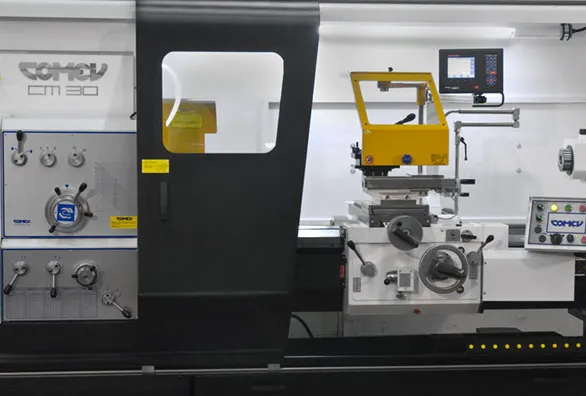

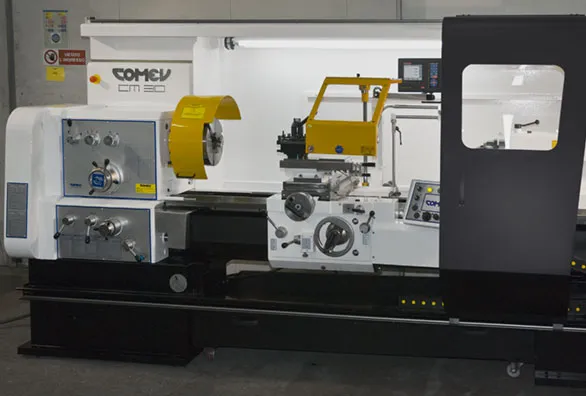

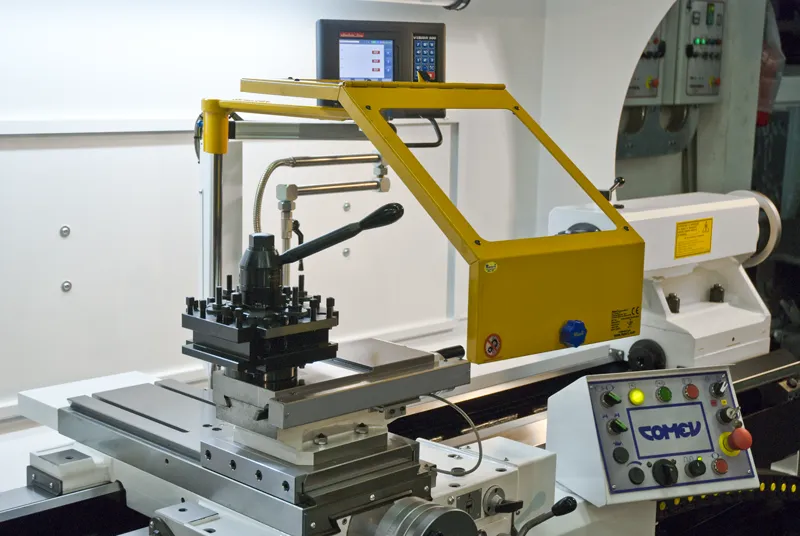

Drehmaschine COMEV CM Serie

COMEV MT Serie – Präzision, Robustheit und italienische Maschinenbaukunst

Die konventionellen Drehmaschinen der COMEV MT Serie stehen für höchste Fertigungsqualität, außergewöhnliche Präzision und eine robuste Bauweise. Seit Jahrzehnten entwickelt und fertigt COMEV hochwertige Werkzeugmaschinen in Italien, die weltweit in Industrie, Werkzeugbau, Ausbildungszentren und Instandhaltungsbetrieben eingesetzt werden.

Die MT-Serie verbindet klassische konventionelle Drehtechnik mit modernster Fertigungsqualität. Dank des verwindungssteifen Maschinenbetts, der präzise gelagerten Hauptspindel und leistungsstarken Antriebstechnik ermöglicht sie eine wirtschaftliche Bearbeitung unterschiedlichster Werkstoffe – von Aluminium über Baustahl bis hin zu hochfesten Legierungen.

Durch verschiedene Spitzenhöhen und Bettlängen lässt sich die COMEV MT Serie optimal an den jeweiligen Einsatzbereich anpassen. Ob Einzelteilfertigung, Reparatur, Werkzeugbau oder Ausbildungsbetrieb – die MT-Serie bietet höchste Zuverlässigkeit, lange Lebensdauer und hervorragende Bearbeitungsergebnisse.

Als autorisierter COMEV-Partner unterstützt Nolte Sales Sie von der Auswahl der passenden Maschine über die Inbetriebnahme bis hin zu Service, Wartung und Ersatzteilversorgung.

Serienausstattung

Hochwertiges Maschinenbett aus Gusseisen mit induktiv gehärteten und geschliffenen Führungsbahnen
Präzisions-Hauptspindel mit hochwertigen Präzisionslagern
Leistungsstarker Hauptantrieb für hohe Drehmomente
Großer Spindelbohrungsdurchmesser für die Bearbeitung langer Werkstücke
Bedienerfreundliches Vorschub- und Gewindeschaltgetriebe
Automatische Längs- und Planvorschübe
Umfangreiche Gewindeschneidfunktionen für metrische, Zoll-, Modul- und Diametralgewinde
Robuster Reitstock mit großem Pinolenhub
Zentralschmierung wichtiger Maschinenkomponenten
Sicherheitskonzept nach aktuellen europäischen Maschinenrichtlinien
Ergonomische Bedienelemente für komfortables Arbeiten
Wartungsfreundlicher Maschinenaufbau
Hohe Fertigungsgenauigkeit und ausgezeichnete Oberflächengüten

Optional erhältlich

Digitale Positionsanzeige (DRO)
Schnellwechselstahlhalter
Mitlaufende und feste Körnerspitzen
Spannfutter in verschiedenen Ausführungen
Planscheibe
Lünetten
Werkzeughalter und Sonderwerkzeuge
Kühlmitteleinrichtung
Spänewanne mit Kühlmittelpumpe
LED-Maschinenbeleuchtung
Fußbremse
Sonderlackierungen
Sonderausstattungen nach Kundenwunsch

Technische Daten	Einheit	CM 26	CM 30	CM 35	CM 40
Arbeitsbereich
Spitzenhöhe über Bett	mm	260	300	350	400
Spitzenweite	mm	1.000 / 1.500 / 2.000 / 3.000 / 4.000
Umlaufdurchmesser über Bett	mm	520	600	700	800
Umlaufdurchmesser über Querschlitten	mm	300	380	480	580
Maschinenbett
Bettbreite	mm	400
Spindelstock
Spindelbohrung	mm	110
Spindelnase	Camlock	8"
Spindeldrehzahlen
Anzahl der Spindeldrehzahlen	Stufen	16
Spindeldrehzahlbereich	min⁻¹	25–1.610
Vorschübe und Gewinde
72 Längsvorschübe	mm/U	0,050–4,45
72 Planvorschübe	mm/U	0,025–2,25
54 Whitworth-Gewinde	TPI	1–56
54 metrische Gewinde	mm	0,5–28
54 englische Gewinde	Zoll	1/32–1"
54 Modulgewinde	Modul	0,25–14
54 Diametral-Pitch-Gewinde	D.P.	2–112
Querschlitten
Länge	mm	650
Breite	mm	250
Maximaler Verfahrweg	mm	330	410	460	510
Oberschlitten
Länge	mm	320	320	390	390
Breite	mm	140	145	145	175
Maximaler Verfahrweg	mm	200	200	240	240
Drehwinkel	Grad	360
Reitstock
Pinolendurchmesser	mm	100
Pinolenlänge	mm	490
Maximaler Pinolenhub	mm	300
Pinolenkegel	Morse	MK 5
Hauptmotor
Motorleistung	kW	7,5	7,5	9,2	9,2
Feststehende Lünette
Spannbereich	mm	10–240	10–340	10–340	10–340
Mitlaufende Lünette
Spannbereich	mm	10–150	10–200	10–200	10–200
Maschinenabmessungen
Gesamtbreite B	mm	1.047
Gesamthöhe C	mm	1.620
Gesamtlänge A nach Spitzenweite
Spitzenweite 1.000 mm	mm	2.880
Spitzenweite 1.500 mm	mm	3.350
Spitzenweite 2.000 mm	mm	3.850
Spitzenweite 3.000 mm	mm	4.850
Spitzenweite 4.000 mm	mm	5.850
Maschinengewicht
Spitzenweite 1.000 mm	kg	3.800	3.900	4.000	4.100
Spitzenweite 1.500 mm	kg	4.300	4.400	4.500	4.600
Spitzenweite 2.000 mm	kg	4.500	4.600	4.700	4.800
Spitzenweite 3.000 mm	kg	5.300	5.400	5.500	5.600
Spitzenweite 4.000 mm	kg	6.400	6.500	6.600	6.700

Technische Daten	Einheit	CM 26	CM 30	CM 35	CM 40
Arbeitsbereich
Spitzenhöhe über Bett	mm	260	300	350	400
Spitzenweite	mm	1.000 / 1.500 / 2.000 / 3.000 / 4.000
Umlaufdurchmesser über Bett	mm	520	600	700	800
Umlaufdurchmesser über Querschlitten	mm	300	380	480	580
Maschinenbett
Bettbreite	mm	400
Spindelstock
Spindelbohrung	mm	110
Spindelnase	Camlock	8"
Spindeldrehzahlen
Anzahl der Spindeldrehzahlen	Stufen	16
Spindeldrehzahlbereich	min⁻¹	25–1.610
Vorschübe und Gewinde
72 Längsvorschübe	mm/U	0,050–4,45
72 Planvorschübe	mm/U	0,025–2,25
54 Whitworth-Gewinde	TPI	1–56
54 metrische Gewinde	mm	0,5–28
54 englische Gewinde	Zoll	1/32–1"
54 Modulgewinde	Modul	0,25–14
54 Diametral-Pitch-Gewinde	D.P.	2–112
Querschlitten
Länge	mm	650
Breite	mm	250
Maximaler Verfahrweg	mm	330	410	460	510
Oberschlitten
Länge	mm	320	320	390	390
Breite	mm	140	145	145	175
Maximaler Verfahrweg	mm	200	200	240	240
Drehwinkel	Grad	360
Reitstock
Pinolendurchmesser	mm	100
Pinolenlänge	mm	490
Maximaler Pinolenhub	mm	300
Pinolenkegel	Morse	MK 5
Hauptmotor
Motorleistung	kW	7,5	7,5	9,2	9,2
Feststehende Lünette
Spannbereich	mm	10–240	10–340	10–340	10–340
Mitlaufende Lünette
Spannbereich	mm	10–150	10–200	10–200	10–200
Maschinenabmessungen
Gesamtbreite B	mm	1.047
Gesamthöhe C	mm	1.620
Gesamtlänge A nach Spitzenweite
Spitzenweite 1.000 mm	mm	2.880
Spitzenweite 1.500 mm	mm	3.350
Spitzenweite 2.000 mm	mm	3.850
Spitzenweite 3.000 mm	mm	4.850
Spitzenweite 4.000 mm	mm	5.850
Maschinengewicht
Spitzenweite 1.000 mm	kg	3.800	3.900	4.000	4.100
Spitzenweite 1.500 mm	kg	4.300	4.400	4.500	4.600
Spitzenweite 2.000 mm	kg	4.500	4.600	4.700	4.800
Spitzenweite 3.000 mm	kg	5.300	5.400	5.500	5.600
Spitzenweite 4.000 mm	kg	6.400	6.500	6.600	6.700

Technische Angaben ohne Gewähr. Konstruktions- und Ausstattungsänderungen durch den Hersteller vorbehalten.
